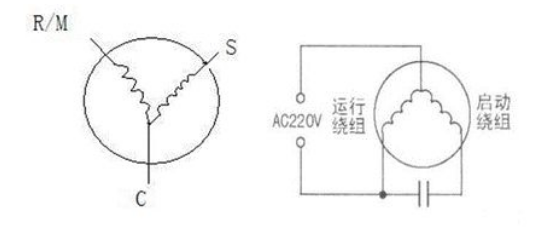

不同廠家的壓縮機其接線柱方位雖然不同，但在每個接線柱旁都標有字母；對于單相壓縮機而言，C表示公共端，R表示主繞組端，S表示副繞組端。各繞組接線一定要按下圖示方法，否則壓縮機不能正常工作，甚至燒毀。單相壓縮機公共接線端C、主繞組端R 、副繞組端S的判定方法：根據單相壓縮機的主副繞組線徑、匝數不一樣其直流電阻值也不一樣的原理（主繞組C～R阻值較小，副繞組C～S阻值略大，R～S阻值是主副繞組阻值之和），用萬用表電阻檔，假設任一接線端子為C端，將萬用表一只表筆與假設公共端接觸，另一支表筆分別與另外兩個端子接觸，測量阻值若分別為：3.5Ω、4.2Ω。則假設正確，那么，電阻值較小的另一端為主繞組端R，電阻值略大的另一端為副繞組端S。用同樣的方法最多假定三次就可以找出公共端C、主繞組端R和副繞組端S。空調壓縮機是3個接線點,分別是啟動繞組和運行繞組,你可以用萬用表把以上繞組區分開來,公共點找出來,啟動繞組的電阻小于運行繞組,3個點區分開來以后下一步就是接線,記住公共點一般用字母標注為C,用零線接公共點C,用火線接電容的其中的一個點,電容的另一個點接空調壓縮機的啟動繞組的一個點,壓縮機的運行繞組的點連接到剛才一開始電容的火線上就可以了。方法一：空調壓縮機運行繞組和啟動繞組的區分最好根據供應商規格書標注要求操作。接線方法：(C公共端)接電源火線(L)、(R運行繞組)接電容再接電源零線(N)、(S啟動繞組)接電容另一端。如果發現壓縮機接線端無標志，可用萬用電表(Rx1Ω擋)測量方法：分別對3個端子電阻測量，如果在兩個端子測出電阻值最大時，未測那個端子就是公共端(C)，(運行繞組電阻+啟動繞組電阻=測量電阻值最大)。確定公共端(C)后，可利用公共端(C)分別測運行繞組電阻和啟動繞組電阻。(基本判斷：(C-R)運行繞組電阻比(C-S)啟動繞組電阻小)。如日立(H833壓縮機)這一規格，運行繞組比啟動繞組電阻大。其它壓縮機都是運行繞組比啟動繞組電阻小。繞組電阻測量方法：①C端與R端之間的電阻為主線圈繞組; ②C端與S端之間的電阻為副線圈繞組; ③測量后的繞組與規格值進行比較，誤差在0.1Ω為合格。方法二：如果是單相的，就是220V的，可以用萬用表測量三端阻值.設三端分別為A，B，C 則有AC+BC=AB，那么C接電源火線，AC和BC中阻值小點的接電源和電容，阻值大的就接電容另一端! 還有可以直接從壓縮相接線樁旁的標記接，C(公共端)接火線，R(RUN運行端)接零線和電容。S(STAR起動端)接電容另一端!380V的就直接接好了，如果反相就調換任意的兩根線就行了!方法三：公共端和運行端電阻最小，公共端和啟動端電阻要大些，運行端到啟動端的電阻等于上述兩個電阻之和，電容接在運行端和啟動端之間，公共端和運行端接電源，火線零線任意接。C=Commonality，為公共端。S=Startup，為啟動端。M=Move，也有時候標記為R=Run，為運行端。C為公共端接電源零線。S為啟動端接電容。M為運行端接電源火線。講多了不好記，最簡單也最好記的方法 C接零線，不要經過電容。R、S分別接電容的兩端。隨便接。壓縮機轉不起來再把R、S調換下就OK。電容器通常簡稱其為電容，用字母C表示。定義1：電容器，顧名思義，是‘裝電的容器’，是一種容納電荷的器件。電容是電子設備中大量使用的電子元件之一，廣泛應用于電路中的隔直通交，耦合，旁路，濾波，調諧回路，能量轉換，控制等方面。定義2：電容器，任何兩個彼此絕緣且相隔的導體（包括導線）間都構成一個電容器。電路板上的銅箔、導線及電子元器件所構成的電容叫分布電容。壓縮機啟動電容的選擇好不要超過原來容量的20%，用樓上的方法只能判斷電容的好壞而不能判斷容量是否在允許值內，查容量的用帶容量檢測的萬用表或電容表檢測。一般1P的在25U，1.5P35U,2P45-50U,3P60U.更換的話直接根據原來的容量和耐壓直接替換就行了。耐壓一定要450V以上的，而且不要用普通電動機的電容來替換，那樣用不了幾天的，電容就2個接線柱一端接起動繞組，一端接公共端，很好接的。一、空調外機就是兩個電容兩個電機，壓縮機和外風機這兩個電機！從電機里面出來有三個接頭，這三個接頭分別是公共繞組，主繞組，副繞組，220V市電接在公共繞組的繞組上面，主副繞組之間接個電容。這三個繞組如何區分呢。用萬用表打到歐姆檔就可以量出來。電阻阻值大的是主繞組與副繞組之間，由此可以判斷另外一個頭就是公共端了；確定了公共端之后就容易判斷主繞組和副繞組了，與公共端電阻阻值小的是主繞組，與公共端電阻阻值大的是副繞組。1.就是把紅色線的那插片插到壓縮機電容并且和第一跟紅色接線連接到公共端插片；3.至于黑色線那就直接接到端子板上的從左數第二個插片（即你說的第2跟黑色線接的風扇電機為同一個端口；1.就是把藍色線的那插片插到壓縮機電容并且和第一跟紅色接線連接到公共端插片；3.至于褐色線那就直接接到端子板上的從左數第二個插片（即你說的第2跟黑色線接的風扇電機為同一個端口。
