1.1  箱體保溫技術

中小型商用制冷設備熱負荷分為2部分：降溫過程的動態熱負荷和恒溫過程的穩態熱負荷，主要為箱體漏熱，其與保溫材料及加工有關。箱體本身的保溫性能提升是減小熱負荷的重中之重，也是減小箱體內部溫度波動的關鍵。

通過平壁的傳熱系數計算公式為

式（1）中：k 為總傳熱系數（W/(m²·K)）；α _in和α _out分別為內、外表面對流換熱系數（W/(m²·K)）；δ 為厚度；λ 是材料導熱系數（W/(m·K)）。

由此可見，增加保溫層厚度和尋求導熱系數更低的保溫材料是提高箱體保溫技術的兩大途徑。保溫層越厚，漏熱量越少，但是材料成本高，且影響箱體內部有效容積，因此保溫層厚度的增加受限制。國內中小型商用制冷設備保溫材料主要采用硬質聚氨酯發泡，因其含氟化物，會破壞臭氧層，近年來出現了一些聚氨酯發泡劑的替代產品，如烷烴（環戊烷）、HFC類（R245fa和R365mfc）以及LBA（反式-1-氯-3，3，3-三氟丙烯）等。其中，VIPs（vacuum insulation panels，真空絕熱板）由于保溫效果好備受關注。

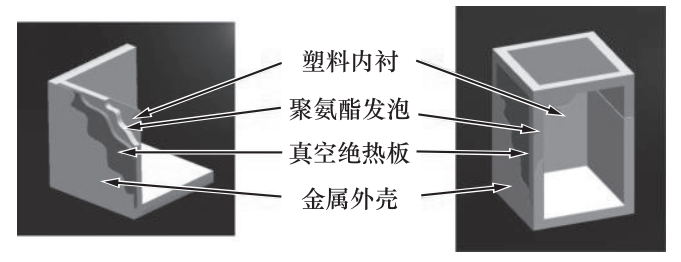

VIPs是真空保溫材料中的一種，由填充芯材與真空保護表層復合而成，它可以有效避免空氣對流引起的熱傳遞，導熱系數為0.002~0.004 W/（m·K），為傳統保溫材料導熱系數的1/10。冷柜采用VIPs隔熱，可以節能10%~30%，并且有效容積可以增加20%~30%。雖然VIPs保溫效果好，但其成本較高，在應用過程中多與傳統的保溫材料結合使用（圖1）。

圖1  聚酯氨發泡層嵌入VIPs

保溫層厚度在箱體不同位置的分布很重要。例如可采用拉格朗日多項式建立不同約束條件下的漏熱最小目標函數；建立COP與不同位置厚度分布的關系式求解最優箱體厚度，在串并聯與并聯雙系統冰箱中采用最優箱體厚度算法可以分別節能5.7%和6.1%。箱體結構的改進，即減少箱體各部分之間的連接，可減小“冷橋”的發生，也是增強箱體保溫的重要手段之一。

此外，對于采用透明玻璃門的箱體，由于玻璃門的傳熱系數較高，不僅造成箱體熱負荷高，而且在玻璃門表面容易出現結露現象，影響展示效果。目前，常采用的玻璃門材料有中空玻璃、雙中空玻璃及Low-E中空玻璃，適用于僅有冷藏功能的箱體,對于要實現冷凍功能的箱體，一般采用真空玻璃。

1.2  密封加強技術

門封是一種用在冰箱門體和箱體之間的可拆卸冰箱密封配件，

其功能為阻止箱體內外空氣的交換。門封部位引起的熱負荷占設備總熱負荷的15%左右：

一是以傳導、對流和輻射形式引起的傳熱熱負荷；

二是通過磁條安裝面和卡槽安裝面的間隙進行空氣交換引起的傳質熱負荷。

門封的密封和絕熱效果的好壞直接影響冰箱的使用性能和能耗大小。其中，因吸合力不同，冰箱與冷柜的門封結構略有不同。冰箱、陳列柜等立式門體制冷裝置的門封由兩部分組成，一部分是膠條，大多為軟質聚氯乙烯（SPVC），另一部分是與箱體相互吸引的磁條，門封處于拉伸狀態，裝配結構如圖2（a）所示。

臥式冷柜等制冷設備的門封密封作用力由門體本身的重力提供，門封處于壓縮狀態，裝配結構如圖2（b）所示，冷柜門封多為熱塑性彈性體材料（TPE）。

圖2 門封與冰箱安裝截面

  門封材料

材料是決定門封性質的關鍵因素，也是門封生產廠家的核心技術。國外暫無公開文獻，國內公開發表的論文單位均為企業。門封膠條用料粒配方主要由膠料、填料、增塑劑、熱穩定劑、顏料和其他助劑組成，磁條主要原料是磁粉，配方的優化也是圍繞上述幾個成分的變化對力學性能、遷移性性能影響展開的。此外，還要滿足歐盟法規REACH和RoHS的規定，對人體和環境無害。本文僅展示3篇代表性文獻，如下表所示。

一直以來，PVC（聚氯乙烯）都是門封條采用的主要材料，經過十幾年的技術完善，基于PVC的密封技術更是趨于成熟，被企業廣泛應用。但是PVC材料質地硬、含有鹵素，限制了其使用范圍。針對此問題，除了采用NBR（丁晴橡膠）改性PVC提高材料的低溫彈性，觸感柔軟、不含有鹵素且不會隨著時間變硬的TPE（熱塑性彈性體）成為業界呼聲最高的材料。

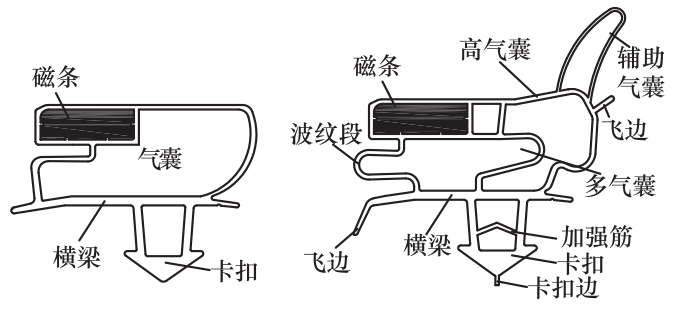

如圖3所示，門封基礎結構為平直型。為適應不同箱體與門體的配合間隙，門封的結構不斷改變，主要為改變氣囊結構、增加輔助氣囊和飛邊、減小膠條厚度。幾十年來，門封從單一的平直結構逐漸衍生到復雜的各向異性結構，其密封效果越來越好，但是對生產模具的要求越來越高。因作用力不同，立式設備與臥式設備的門封結構略有不同。陳列柜、飲料柜、酒柜等立式門體制冷裝置的門封由2部分組成：一部分是門封主體，大多為軟質聚氯乙烯（SPVC）；另一部分是與箱體鋼板相互吸引的磁條。臥式冷柜等制冷設備的門封密封作用力由門體本身的重力提供，多為熱塑性彈性體材料（TPE）。

圖3  門封截面

1.3  敞開式柜體風幕技術

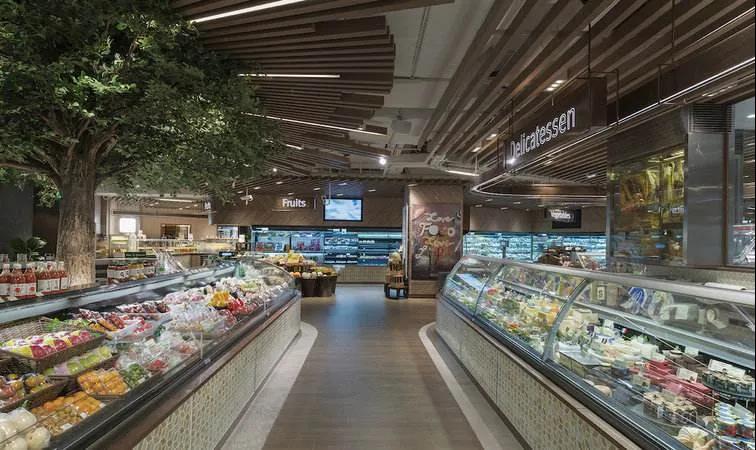

為方便消費者直接接觸、購買商品，超市、商店中通常設有儲存食品的敞開式陳列柜及飲料柜，采用風幕技術減少敞口處與外界環境之間的熱、濕交換。該類冷柜與封閉式冷柜相比，能耗較高，有研究表明柜內50%~70%的冷量通過風幕而損失，即該類冷柜的制冷效果與能耗水平受風幕特性的影響較大。研究人員通常采用CFD與試驗研究相結合的方式為風幕的優化設計提供依據，利用CFD模擬計算流場、溫度場，數字粒子圖像測速儀測試流場，熱成像儀測試溫度場。

風幕的流動與換熱受射流速度、射流溫度、射流初始紊流度、風幕寬度等的影響。常見風幕優化措施有：立式敞開式陳列柜采用雙層（或三層）風幕設計可提高風幕的隔熱效率；采用高效蜂窩式出風口，使風幕氣流平穩且均勻，減弱環境空氣與柜內冷氣之間的換熱，同時可減少風機風量；保證最小當量直徑；臥式陳列柜易受環境輻射熱的影響，使風幕氣流略帶波動可減少陳列商品表面的輻射熱。

冷鏈物流過程環節多、時間長、路程遠，隨著工業物聯網、人工智能、大數據等新興技術的興起，“智慧冷鏈”勢在必行。中小型商用制冷設備作為冷鏈物流的末端環節，其智能化水平直接影響客戶體驗度。中小型商用制冷設備的智能控制除現場控制器外，通常采用云服務器后臺管理數據和發送命令，現場控制器與云服務器間采用無線網絡，無線網絡的穩定性是保證數據傳輸及時性的關鍵。

智能化管理系統在中小型商用制冷設備中有如下應用：

1）就冰箱而言，越來越多地配備了內置攝像模塊，通過內置攝像頭，可對食材進行識別，記錄最佳賞味期限，數據將被人工智能學習，再經由顯示屏主動預警提醒，可以幫助用戶輕松管理食材。如廚房冰箱可自動生成營養菜譜，打造自己的健康菜品庫。
