行業新聞 ? 什么是焓差圖？制冷人必備常識！
想要清楚了解過冷和過熱，那么就應該首先清楚壓焓圖。今天我們就一起來了解下焓差圖，以及過冷和過熱。

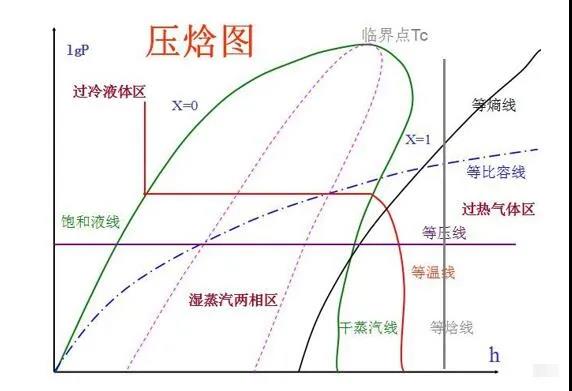

制冷劑性質曲線圖有多種形式，但在制冷行業中用處最大，用的最多的一種叫做壓焓圖。壓焓圖的縱坐標表示壓力，橫坐標表示比焓值。
圖中的拱形曲線代表制冷劑所有的飽和液體和飽和蒸汽的狀態。曲線上的最高點為臨界點TC，它是飽和蒸汽和飽和液體的分界點,在他左面的曲線為飽和液體線，在他右面的曲線為飽和蒸汽線。拱狀線內的區域為兩相區。飽和液體線左邊的區域為過冷液體區，飽和蒸汽線右邊為過熱蒸氣區，臨界點以上為超臨界區。
在壓焓圖上，等壓線和等焓線是最簡單的，分別為水平線和垂直線，純物質的等溫線在兩相區為水平線，在過冷液體區為略向左上方延伸的上凹曲線，非常接近于垂直線。這是因為壓力對過冷液體比焓值的影響很小的緣故，有些圖在這個區域沒有標出等溫線，這時就用垂直線代替，不會導致很大的誤差。
全方位了解焓差圖
一、純物質的特性
純物質的特性可以繪制成圖表：
1、壓力 – 溫度圖（P - T圖）
2、溫度 – 熵圖（T - S 圖）
3、溫度 – 焓圖（T - h 圖）
4、壓力 – 焓圖（P - h 圖）
注意：壓力 – 焓圖經常用于制冷和空調系統。
現在舉例如下：
1、溫度 – 焓圖（T-h 圖）

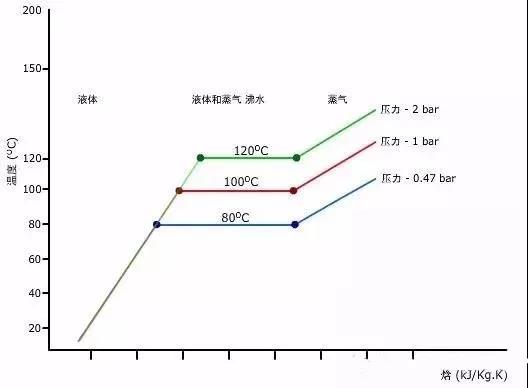

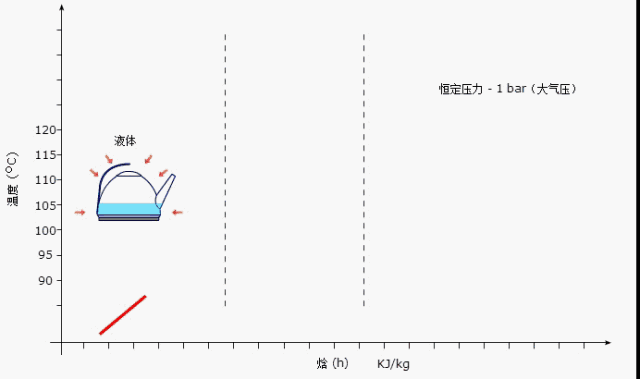

水的溫度 – 焓圖（不同壓力）

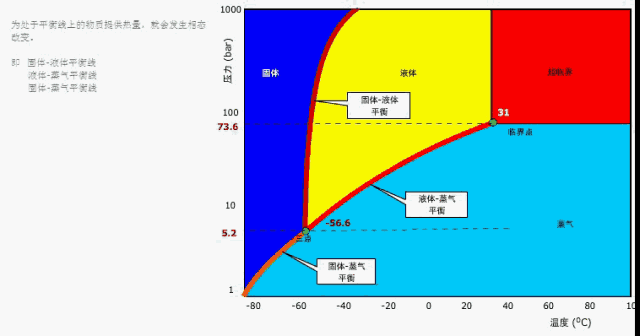

2、壓力 – 溫度圖（CO2 相態圖）
CO2 的壓力 – 溫度圖
3、壓力 – 焓圖（P-h 圖）
4、壓力 – 焓圖（
