一、加長連接線中零線燒斷
說明：KFR-70LW/E1簡稱(7053L1 ) A型，為單相3P柜式空調器，上電后迅速開機，室內機和室外機均不運行，顯示屏顯示“E1”代碼。
1. 測量光耦次級和高壓保護電壓
使用萬用表直流電壓擋，紅表筆接光耦次級上端引腳、黑表筆接下蠟引腳，測量電壓，正常時光耦次級應導通，電壓約直流0.1V,見下圖。而實測約為5V,說明光耦次級未導通，故障在室內機主板。
向前級檢查，使用萬用表交流電壓擋，一表筆接主板黃線OVC端子、一表筆接棕線L端子，正常電壓應為交流220V,見圖。而實測約為0V,說明室內機主板正常，故障在前級部分。
2. 測量高壓壓力開關阻值

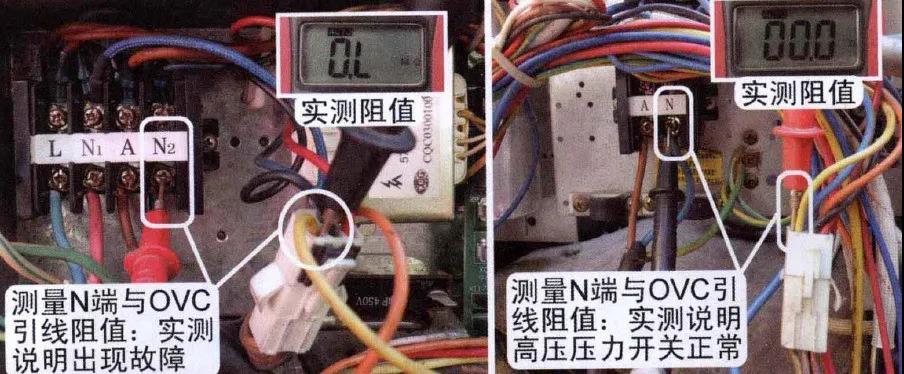

斷開空調器電源，使用萬用表電阻擋，見下圖, 一表筆接室內機接線端子上N2端(和N端相連)、一表筆接方形對接插頭中OVC黃線，正常阻值應為0，而實測阻值為無窮大，說明故障在室外機。
到室外機檢査，仍使用萬用表電阻擋，見圖( b ), 一表筆接N端、一表筆接方形對接插頭中OVC黃線，實測阻值為0，說明高壓壓力開關正常，應檢査室內外機連接線是否導通。
3. 測量接線端子電壓

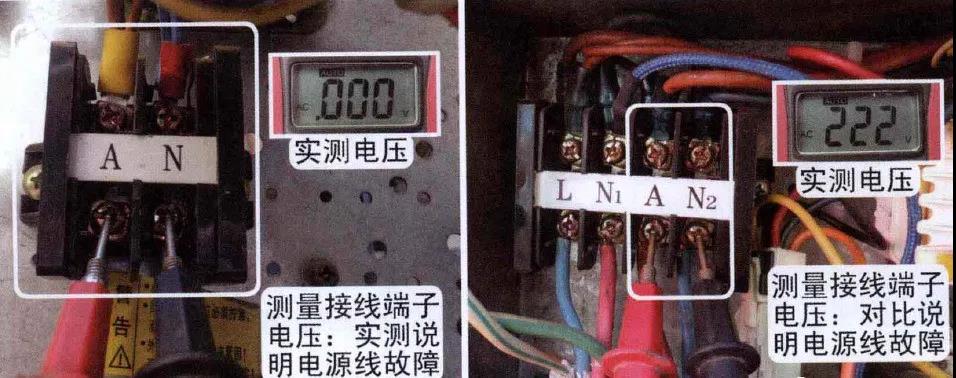

為判斷是3芯的電源線故障還是5芯的信號線故障，見下圖,使用萬用表交流電壓擋，將空調器通上電源，測量室外機接線端子電壓，正常電壓應為交流220V,而實測為交流0V,因室外機接線端子供電由室內機接線端子上直接提供(未通過繼電器觸點)，即和電源供電交流220V并聯，判斷為3芯的電源線出現故障。
再到室內機檢查，測量接線端子上連接室外機引線的A和N2端子電壓，見圖 ,實測電壓為交流220V,從而確定為3芯的電源線出現故障。
4. 檢查加長連接線接頭

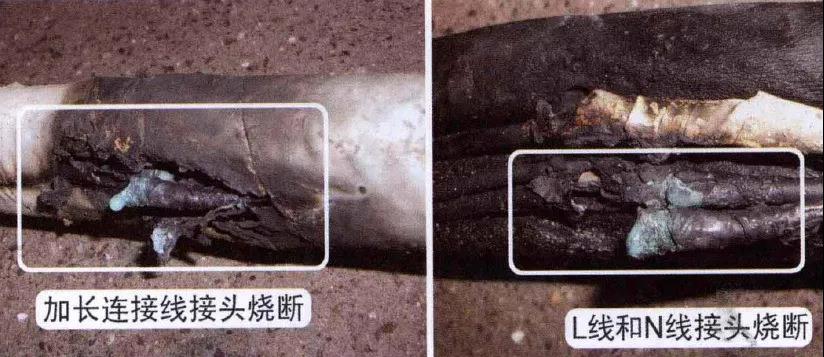

本機室內機和室外機距離較遠，加長約3m管道，同時也加長了連接線，檢查加長連接線接頭時，發現連接管道有燒黑的痕跡，見下圖,判斷加長連接線接頭燒斷。斷開空調器電源，剝開包扎帶，發現3芯連接線中L和N線接頭燒斷，地線正常，見圖( b)。
5. 加長連接線接頭

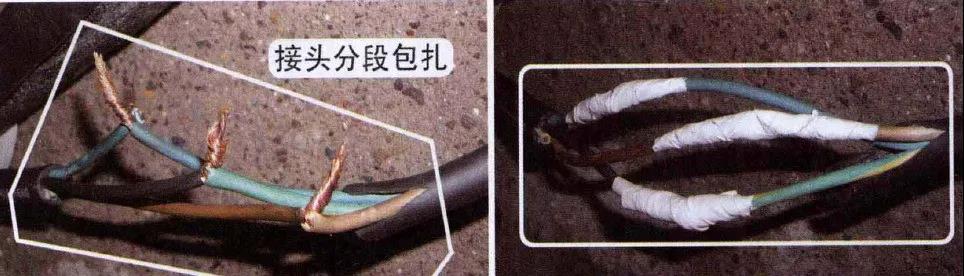

剪掉燒斷的接頭，將3根引線L、N、地的接頭使用分段包扎，尤其是L和N的接頭更要分開，并使用防水膠布包好，再次上電試機，開機后室內機和室外機均開始運行，不再顯示“E1”代碼，制冷恢復正常。
維修措施：重接分段加長連接線中電源線L、N、地接頭。
總結：由于單相3P柜式空調器運行電流較大約12A,因而接頭發熱量較大，而原機L、N、地接頭處于同一位置，空調器運行一段時間后，L和N接頭的絕緣燒壞，L線和N線短路，造成接頭處燒斷，而高壓保護電路OVC黃線由室外機N端供電，所以高壓保護電路中斷，從而引發本例故障。
二、室內外機連接線中零相線接反
說明：KFR-70LW/E1簡稱(7053L1 ) A型，為單相3P柜式空調器，移機前制冷正常，移機后不制冷，上電后迅速開機，室內機和室外機均不運行，顯示屏顯示“E1”代碼。
1. 測量高壓保護電路電壓和阻值

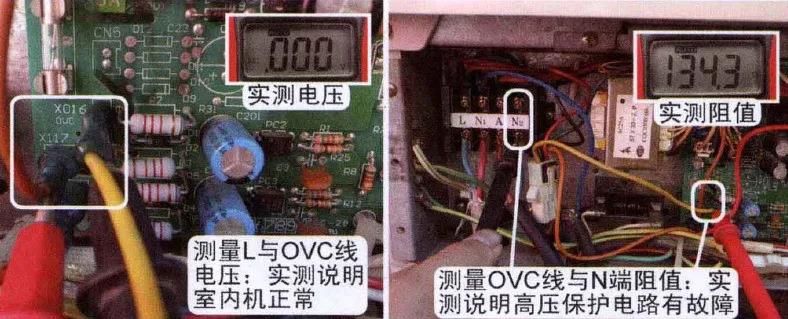

使用萬用表交流電壓擋，一表筆接高壓保護黃線OVC端子、一表筆接L端，見下圖,實測電壓約為交流0V,說明室內機主板和顯示板正常，故障在前級電路。
斷開空調器電源，使用萬用表電阻擋，一表筆接主板OVC引線、一表筆接接線端子上N端，正常阻值為0，見圖,實測阻值為134.3Ω,說明高壓保護電壓有故障。
2. 測量高壓壓力開關阻值和短接OVC端子

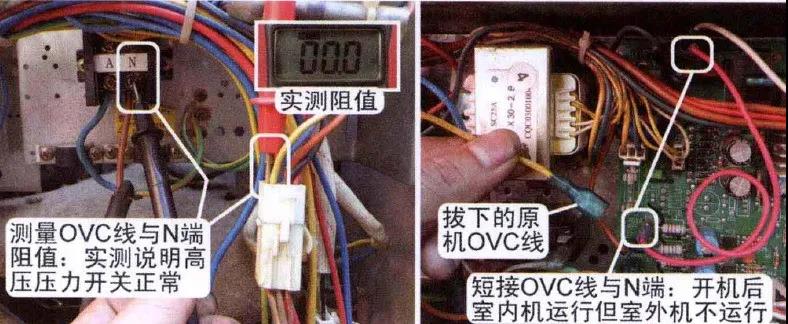

到室外機檢査，使用萬用表電阻擋，測量方形對接插頭中OVC黃線和N端阻值，實測阻值約為0Ω，說明高壓壓力開關正常，見下圖。
為確定故障部位，見圖,拔下主板OVC端子上黃線，另外使用1根引線，一 端接主板N端、另一端接OVC端子，即短接室外機高壓壓力開關及室內外機連接線，上電開機后，不再顯示“E1”代碼，室內風機運行，但室外機依然不運行，從而確定室內機主板和顯示板正常，故障在室外機。
3. 測量室外機電壓和對比電源引線
到室外機檢査，使用萬用表交流電壓擋，測量室外機接線端子上電壓為交流220V,說明電源線無斷路故障；一表筆接室外機接線端子N端、一表筆接方形對接插頭中壓縮機交流接觸器(交接)線圈引線測量電壓，見下圖,實測為交流0V,測量方形對接插頭中室外風機引線電壓仍為交流0V;到室內機檢査，一表筆接N端，另一表筆接室內機主板壓縮機端子和室外風機端子，電壓均為交流220V,說明室內機主板輸出正常。
