一、GMV5多聯機制冷制熱原理
GMV5/GMV5S多聯空調機組室外機可以通過模塊組合并聯的形式實現(最多四臺外機組成一個系統)，室內機同樣可以由多個單元并聯組成。其工作原理如下:
內機為制冷模式運行時。室外機根據室內機的運行負荷需求,相應地啟動室外模塊，室外換熱器作為系統的冷凝器，各制冷室內機的換熱器并聯作為系統的蒸發器，通過室內機的送回風循環實現對室內空間的空氣溫濕度調節。內機為制熱模式運行時，室外機模塊所有的四通閥切換為得電狀態，室外換熱器作為系統的蒸發器，室內機的換熱器作為系統的冷凝器。通過室內機的送回風循環實現對室內空間的空氣溫濕度調節。
二、GMV5多聯機調試參數參考值

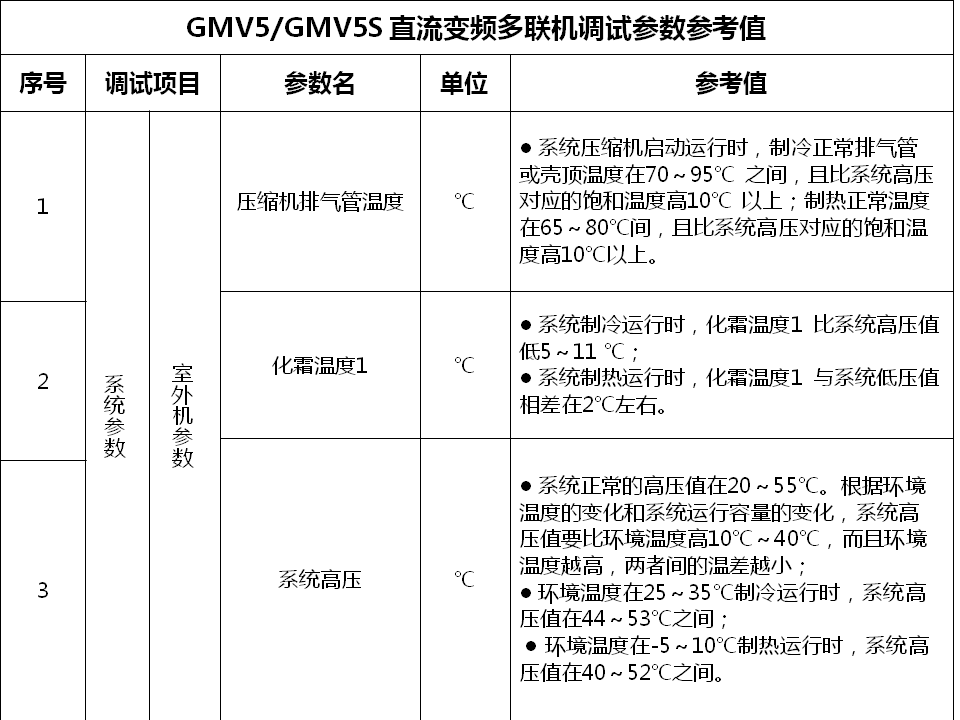

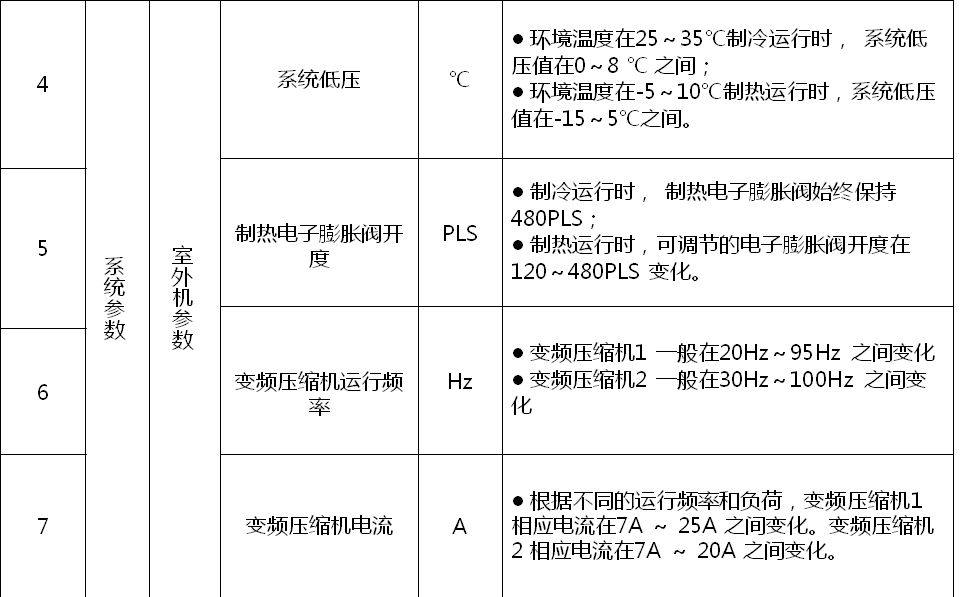

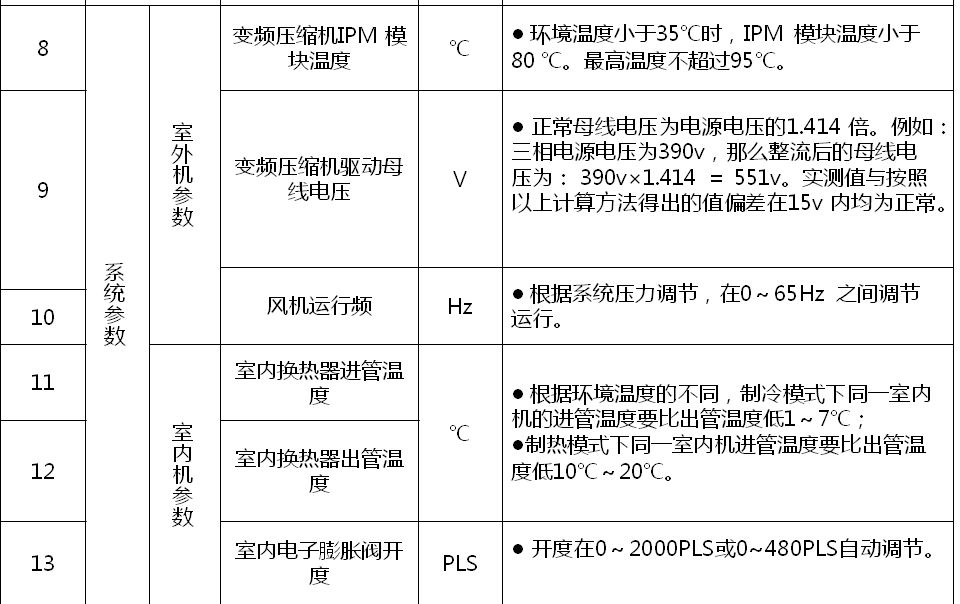

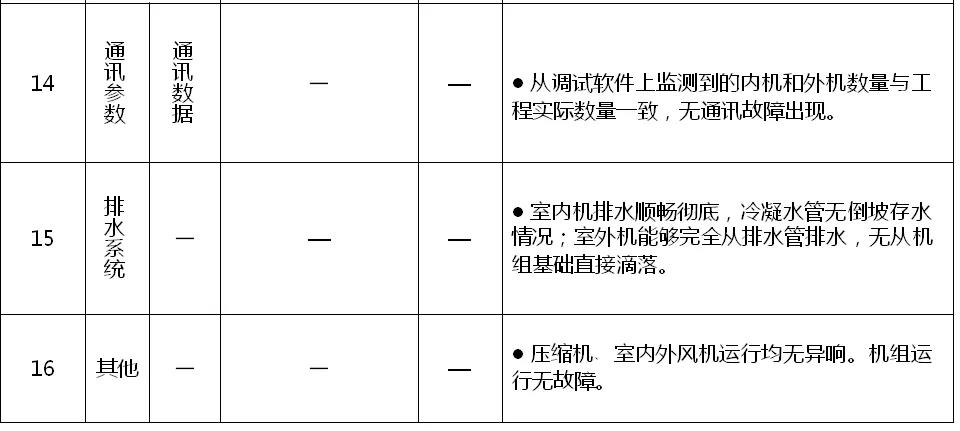

多聯機機組維修時經常會查看一些機組運行參數，通過故障參數與機組正常運行時的參數進行對比，進行故障初步判斷。下面就提供一些機組正常運行時的參數值供大家參考。

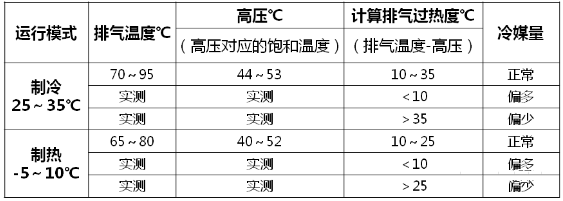

GMV5滿負荷運行參數，用于冷媒量判斷參考
三、GMV5多聯機容量匹配
多聯機內外機容量匹配一直有要求不能超額過多，GMV5有強制限定的功能，室內機容量之和必須在室外機容量的50%-135%之間，若超出此范圍，機組會報CL (容量配比過低)或CH (容量配比過高)故障，故GMV5多聯機超配135%是無法使用的。
四、GMV5多聯機冷媒?jīng)_注計算
追加制冷劑量R= 配管冷媒追加量A+ Σ每個模塊冷媒追加量B
配管冷媒追加量A 計算方法如下：

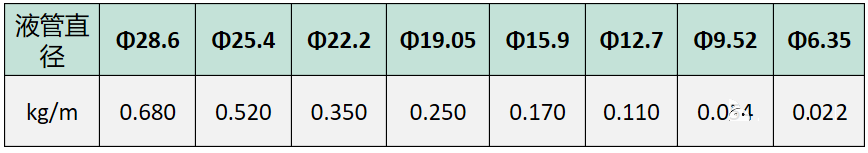

配管冷媒追加量A= Σ液管長度× 每米液管制冷劑追加量。

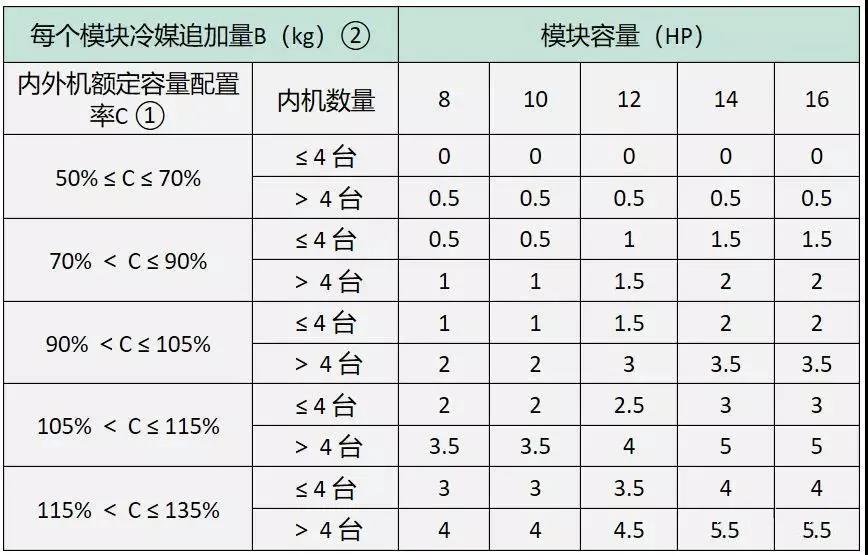

Σ每個模塊冷媒追加量B 計算方法如下：
舉例：室外機由GMV-280WM/B；GMV-400WM/B；GMV-450WM/B 三個模塊組成，室內機由8 臺GMV-N140PLS/A 組成。
那么內外機額定容量配置C=140×8/（280+400+450）=108%，內機臺數大于4 臺，查上表可知：
GMV-280WM/B 模塊冷媒追加量B 等于3.5kg；
GMV-400WM/B 模塊冷媒追加量B 等于5.0kg；
GMV-450WM/B 模塊冷媒追加量B 等于5.0kg。
所以：Σ每個模塊冷媒追加量B=3.5+5.0+5.0=13.5kg。
假定配管冷媒追加量A 為：A= Σ液管長度× 每米液管制冷劑追加量=25kg，該系統總的追加制冷劑量R=25+13.5=38.5kg。
舉例：室外機由GMV-450WM/B 一個模塊組成，室內機由1 臺GMV-NX450P/A（X4.0）新風室內機組成。那么該模塊冷媒追加量B 等于0kg；所以：Σ每個模塊冷媒追加量B=0kg。
假定配管冷媒追加量A 為：A= Σ液管長度× 每米液管制冷劑追加量=5kg，該系統總的追加制冷劑量R=5+0=5kg。
