依據規范、標準：
1.《通風與空調工程施工驗收規范》（GB50243）；
2.《工程建設標準強制性條文（房屋建筑工程（ 機電工程））》（2013版）；
3.《通風管道技術規程》（JGJ141）；
4.《建筑節能工程施工質量驗收規范》（GB50411）；
5.《空調通風管道的加固》（14K118）；
6《通風與空調工程通用圖集》（11BS6）
01
空調水管道連接
1.1 絲扣連接
1）斷管：斷管應采用砂輪機或鋼鋸切斷，斷管后應將管口斷面的管模、毛刺清理干凈
2）套絲：將斷好的管材按照管徑尺寸分別套絲，DN15-32一般套兩次，40-50套三次，70mm以上套3-4次，套絲的管螺紋長度應符合下表管道螺紋長度尺寸表
3）連接：連接時在管子的外螺紋與管件和閥件的內螺紋之加適當?shù)奶盍希惭b時，先將麻絲料松成薄而均勻的纖維，然后從螺紋第二扣開始沿螺紋方向進行纏繞纏好后表面沿螺紋方向涂白厚漆，然后用手?jǐn)Q上管件，再用管鉗收緊，填料纏繞要適當，不得把白厚漆、麻絲或生料帶從管端下垂擠入管腔。
4）完成：絲扣連接管道，螺紋清潔、規整、無斷絲， 鍍鋅鋼管和管件的鍍鋅層無破損，接口處無外露油麻，外露絲扣2～3扣并刷漆。
1.2 法連連接
1）法蘭對接平行、緊密，與管子中心線垂直，雙面施焊，法蘭螺栓應長短一致，朝向相同，螺栓露出螺母部分應為螺栓直徑的一半。
2）法蘭連接螺栓緊固時，按對角進行緊固，使法蘭之間縫隙均勻。
3）法蘭不得直接焊在彎管或彎頭上，一般至少連接在長度100mm以上的直管段。
4）法蘭與法蘭連接應保證垂直度或水平度，使其自然吻合，以免管道或設備產生額外應力。
5）支管上的法蘭距主管外壁凈距應在100mm以上，過墻管道上的法蘭與墻面凈距為200mm以上。
6）法蘭連接組對時，墊片應放在法蘭的中心位置，不得偏斜，除設計要求外，不得使用雙層、多層或傾斜形墊片。

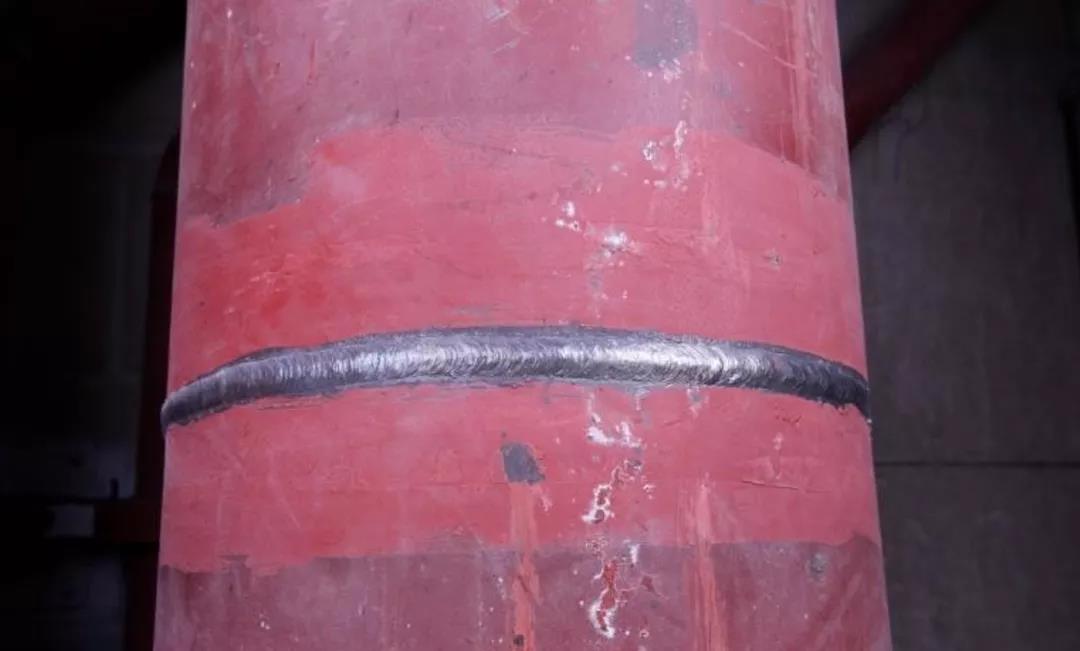

1.3 鋼管焊接
1）管道焊縫位置的選擇：焊接前，應清除管內土塊、泥垢等污物，管道邊緣和焊口兩側不小于10～15mm范圍內的表面鐵銹應清除干凈，直到出現金屬光澤。并且焊口的位置設置應符合以下規定：
直管段上兩對接焊口中心面間的距離，當公稱直徑大于等于 150mm時，不應小于 150mm；當公稱直徑小于150mm時，不應小于管道直徑。
焊縫距離彎管（不包括壓制彎管）起彎點不得小于100mm，且不得小于管道直徑。
環行焊縫距支吊架的距離不應小于 100mm，并且不得設在穿樓板的套管內和支吊架。不得在管道焊縫及邊緣開孔。

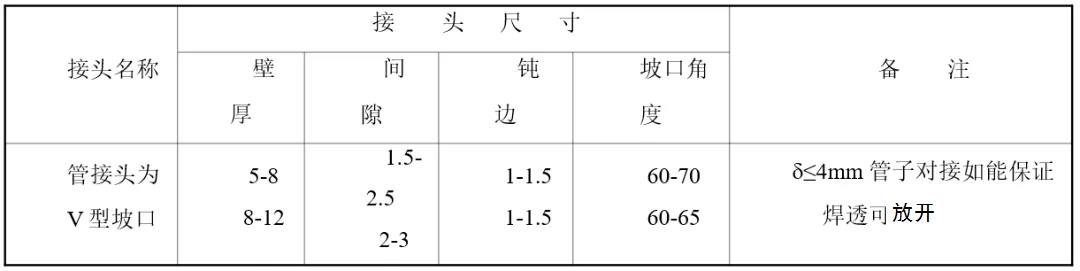

2）坡口的加工及處理：焊口當管道壁厚超過4mm時，為保證管道能充分焊透，應進行坡口，坡口的對口及組對要求見下表（手工電弧焊對口型式及組對要求）。
坡口可用氣焊坡口，施焊時必須清除坡口產生的氧化鐵及焊渣，管道焊接應有加強度面和遮蓋面寬度，如設計無要求可按下表確定。
1.4 組對焊接
1）管道、管件組對焊接要求如下：
兩根管子焊接后，其中心線應在一條直線上，焊口處不得出彎、錯口。
壁厚相同的管子、管件組對時，其內壁應做到平齊。內壁錯邊量不應超過壁厚的20%，且不大于2mm。管道、管件組對、定位焊好并且調直后，在進行焊接，焊接時不得將管道懸空處于受力狀態下焊接，應盡量采用轉動方法施焊，減少仰焊，以提高焊接速度，保證焊接質量。
進行多層焊接時，焊縫內堆焊的各層，其引弧和熄弧的地方不應重合。焊縫的第一層應稱凹面，并保證把焊縫根全部焊透。
每層焊縫應焊透，不得有裂紋、夾喳、氣孔、砂眼的缺陷。

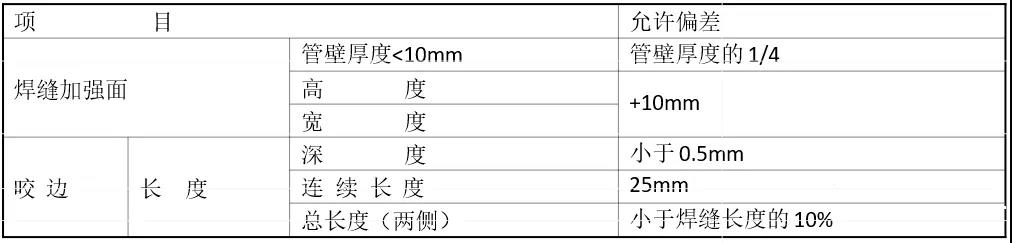

2）焊縫檢驗要求見下表（電焊焊縫加強面高度和寬度）：
3）管道焊口尺寸偏差應符合下表（管道焊口尺寸的允許偏差）：
1.5 銅管焊接
1）用砂紙清楚管材接口處和管件承口處的垃圾，泥土，氧化物等雜質。
2）管徑小于 22mm 時，采用承插焊接或套管焊接，將管道插入管件，充分插入并旋轉后，檢查其連接是否松緊適宜。
3）用焊炬件火焰調成中性焰，在銅管插入口上方150mm處進行局部預熱，在管件下部也做局部預熱。加熱時應不斷移動火焰并作勻速的圓周運動，使管道受熱均勻。
4）管徑大于22mm時采用對口焊接，要求對口間隙均勻。
5）將低銀焊條用焊炬加熱至熔融，并勻速使熔融的焊料在毛細的作用線均勻的附著在焊口上，直至焊縫內焊料飽滿。此過程中應逐步減少加熱直至停止加熱。
6）
