安裝：
機組的安裝與施工，請嚴格按照 GB50243-2016《通風與空調工程施工質量驗收規范》執行。
1.安裝前的準備
（1）熟悉和審查各相關圖紙資料，檢查機組安放位置及基礎尺寸是否符合要求。
（2）確認設備型號規格及隨機附件符合訂貨合同，實物質量合格。
（3）準備好起重、搬運設備，準備安裝工具及其它必要的材料。
（4）協調好與土建、水、電及風管各工程項目的安裝進度，以利整個系統的順利完工。
2.吊裝和搬運
（1）在機組到達最終安裝點之前，請勿打開機組的外包裝。到達最終安裝起點后，先開箱檢查機組是否有運輸過程中的損壞，如有損壞應及時確認并向運輸者提出索賠，并且按照《產品裝箱單》檢查附件數量是否正確。
（2）為了防止在起吊安裝過程中損傷機組箱體，在用繩索進行吊裝時，應將繩索放在機組底座上。（見圖1-機組吊裝示意圖）
圖1-機組吊裝示意圖
（3）當采用滾筒搬運時，應至少使用三個長度大于機組寬度的滾筒。
（4）吊裝、搬運過程中必須小心輕放，注意安全。
3.機組安裝就位
（1）空調機組安裝的好壞，對于設備的運行和維護保養均有很大的影響。
（2）機組應安置在合適的基礎上，安裝基礎建議采用以下兩種形式，基礎應調整好水平度并具有足夠的支承強度。（見圖2-機組安裝基礎示意圖所示）
圖2-機組安裝基礎示意圖
（3）機組的基礎四周應留有足夠的維修空間（見圖3-維修空間示意圖），以便對機組進行日常檢視和定期維修保養。
（4）機組安裝應根據圖紙將所有功能段箱體按順序放置于基礎上，對于防震要求較高的場合，應在機組與基礎之間放置減震墊，減震墊一般為天然橡膠板，厚度為10mm以上。
（5）若機組采用天花板內吊裝，必須設備吊裝平臺，平臺尺寸必須大于機組并考慮維修空間，平臺調整好水平度，機組安裝平穩，并且不得承受外裝水管和風管的重量。

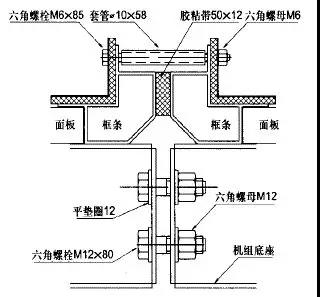

（6）機組的段間連接采用螺栓連接，先在兩個段的中間粘貼聚乙烯高發泡塑料板，其安裝見圖4-段間連接安裝示意圖所示，螺栓間距為200mm，然后再將機組底座用螺栓連接。
|
|
圖3-維修空間示意圖 | 圖4-段間連接安裝示意圖 |
（7）立式機組段間連接時，框架與機組底座連接自攻螺釘M6×20 的間距為200mm，機組出廠時，機組底座已同上層框架連接在一起，安裝時只要用自攻螺釘M6×20 連接下層的框架即可。（見圖5-立式機組段間連接示意圖）
（8）正壓段間且中間有面板連接（一般是風機段與其它功能段）時，段間連接板的自攻螺釘M6×20 的間距為200mm。（具體參見圖6-正壓段間連接示意圖）
|
|
圖5-立式機組段間連接示意圖 | 圖6-正壓段間連接示意圖 |
（9）若需在機組頂部安裝或操作時，必須站在框架條上，不可站在面板上。
（10）干蒸汽加濕器用角鐵支架和法蘭分別將加濕器本體和噴管固定在加濕段面板上，其安裝見圖7-蒸汽加濕器安裝示意圖所示，加濕器的噴汽方向?yàn)槟鏆饬?，并在出汽處加裝疏水器。
圖7-蒸汽加濕器安裝示意圖
4. 風管安裝與連接
請根據機組風量和機組靜壓選擇合適的風管。各風管應進行保溫處理，保溫材料應包含防潮濕層以防止吸收水氣。
（1）機組進、出風管安裝風量調節閥門，以便于系統調試，使風量、風壓適當。機組進、出風口與進、出風管應使用軟連接。
（2）機組不得承擔外接管道的重量，所有進、出風管應設法支承和固定。
（3）安裝管路時必須考慮機組維修所需的空間。
注意：出風管從機組出風口到連接彎曲管之前，應保持至少二倍出風口長邊尺寸的直管，否則會造成額外的風壓損失。
5. 水管安裝與連接
所有管道系統的安裝須遵守所在地的地方法規。
（1）表冷器、熱水加熱器最高使用壓力應不超過1.6MPa，其進出水管間采用管螺紋或法蘭連接，管螺紋上應纏繞生料帶，其水管連接形式為“下進上出”。（見圖8-盤管進出水管安裝示意圖）
|
|
加熱器、表冷器（單層） | 加熱器、表冷器（雙層） |
圖8-盤管進出水管安裝示意圖 | |
（2）蒸汽加熱器最高使用壓力不超過1.4MPa，其進出汽管間采用管螺紋或法蘭連接，其進汽為“上進下出”，出汽處應加裝疏水器。（見圖9-蒸汽加熱器進出汽管安裝示意圖）
|
|
蒸汽加熱器（單層） | 蒸汽加熱器（雙層） |
圖 9-蒸汽加熱器進出汽管安裝示意圖 | |
（3）機組進出水管均應安裝調節閥門（冷凝排水管除外）用于調節流量和維修時切斷水源。機組進出水管應采用保溫措施。每個冷凝排水管上必須安裝U形水封，安裝見圖2中的U 形水封安裝示意圖。
（4）機組進出水管均應安裝壓力表和溫度計，以監測水系統是否正常。
6. 電線敷設和連接
（1）所有電線的敷設必須遵守地方電力法規的規定，電線敷設前請根據機組銘牌上參數檢查所用電源及電線是否符合要求。
（2）機組的電源接線口位于風機段檢修門側，接線時將來自現場并經開關隔離的電源線連接到機組的電機接線盒內。
（3） 電加熱盤管的電線連接
Ⅰ.根據機組電加熱接線圖與原理圖進行配置電器和電線，并正確接線。電加熱盤管的金屬外殼接地必須良好。
Ⅱ.電加熱控制器中必須接入電加熱盤管中的溫度繼電器信號，以保證機組內空氣溫度過高時自動切斷電加熱電源。
Ⅲ.電加熱控制器應對風機和電加熱進行聯鎖控制，保證在風機停機時，不能接通電加熱電源。
調試：
1. 調試前的準備
在正常運行機組以前應檢查以下內容：
（1）系統應正確，通暢且無漏水現象；
（2）電源線應正確連接，并且安全、緊固；
（3）風系統安全可靠正確，管道內潔凈；
（4）確認風機底座上的壓彈簧減震器上的固定板已卸下（見圖10-風機固定板卸下示意圖）；
（5）風機風殼內是否有施工遺物；
