第一部分
通風、防排煙、空調風管制作
1、為了提高運輸效率、減少消耗和成品的完好性，采取車間預制現場裝配的方法，即車間采用機械化加工成半成品形式運輸?shù)浆F(xiàn)場組合裝配。
2、風管材質及連接見下表
序號 | 系統類別 | 板材 | 連接方式 | |
1 | 空調送風管、新風管、排風管（圓形風管直徑或矩形風管大邊長） | ≤200 >200～500 >500～1120 | δ=0.5鍍鋅板 δ=0.75鍍鋅板 δ=1.2鍍鋅板 | 法蘭連接 |
>1120 | δ=2.0普通鋼板 | 焊接 | ||
2 | 過防火墻風管（圓形風管直徑或矩形風管大邊長） | ≥200～500 >500～2000 | δ=1.0鍍鋅板 δ=1.2鍍鋅板 | 法蘭連接 |
3 | 預埋混凝土中的通風管道 | 焊接鋼管 | 焊接 | |
4 | 消防排煙風管 | δ=1.6～2.0，普通鋼板 | 焊接或法蘭連接 | |
3、金屬矩形風管邊長>630mm，保溫風管邊長>800mm時，且管段長度大于1250mm或低壓風管單邊平面積大于1.2平方米、中、高壓風管大于1.0平方米，均應有加固措施。
4、如果風管中增加一道支撐隔板，材料厚度與風管相同。風管的支管與干管相接處為三通分路，當支管與干管的底面（或頂面）相距<150mm時，做成弧形三通，相距在150mm以上者做成插管式三通，連接要嚴密。
5、風管彎頭按《91SB6》標準圖制作。空調、通風系統風管軟接頭可采用帆布制作，排煙系統可采用不燃軟性材料制作。
6、金屬矩形風管與角鋼法蘭連接時，當管壁厚度≤1.5mm時可采用翻邊鉚接，鉚接應牢固；當管壁厚度>1.5mm時，可采用滿焊或翻邊間斷焊。矩形風管法蘭用鍍鋅鉚釘鉚固，法蘭在鉚固前先除銹再刷樟丹兩道，矩形風管咬口處應嚴密、平整、無毛刺。

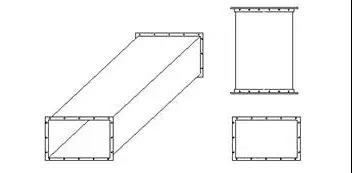

7、通風管道的聯接方式為角鋼法蘭聯接，適用于高壓通風系統（防排煙系統及超靜壓系統）。角鋼法蘭聯接方式：
金屬矩形風管法蘭用料規格表
風管長邊尺寸 | 法蘭用料規格（角鋼） |
≤630 | 25×3 |
630～1500 | 30×3 |
1500～2500 | 40×4 |
2500～4000 | 50×5 |

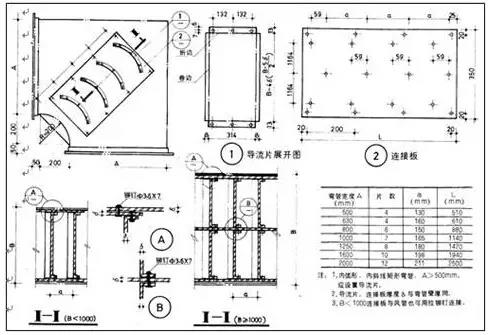

8、矩形彎管導流片
（1）空調風管長邊尺寸大于500mm直角彎頭應加導流片。導流片的弧度應與彎管角度相一致。風管轉彎半徑一般R=D。矩形短半徑彎頭應加導流葉片，導流葉片厚度為風管的兩倍，不小于60mm，片數不得少于兩片。
（2）導流片的迎風側邊緣應圓滑，其兩端與管壁的固定應牢固，同一彎管內導流片的弧長應一致。
9、風管的咬口形式做如下選擇：矩形風管或配件的四角組合采用聯合角咬口。咬口寬度和留量根據板材厚度定，具體尺寸見下表：
鋼板厚度 | 平咬口寬B | 角咬口寬B |
0.7以下 | 6～8 | 6～7 |
0.7～0.82 | 8～10 | 7～8 |
0.9～1.2 | 10～12 | 9～10 |
風管咬口寬度表
10、風管咬口縫結合要緊密，咬縫寬度要均勻，操作時，用力均勻，不宜過重，不能出現有半咬口或脹裂現象。
11、風管外觀質量應達到折角平直，圓弧均勻，兩端面平行，無翹角，表面凹凸不大于5mm；風管與法蘭連接牢固，翻邊平整，寬度不小于6mm，緊貼法蘭。
第二部分
風管部件及支、吊架安裝

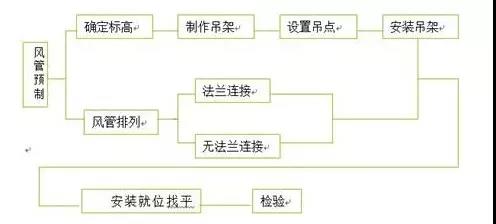

工藝流程：
1、支吊架安裝
（1）風管與部件支吊架的預埋件、膨脹螺栓位置應正確無誤，用膨脹螺栓固定支吊架時應符合技術條件的規定。磚墻上后期預埋支架，根據風管標高算出支架上表面離地距離，找到正確位置打好洞后將支架埋入洞內用1：2的水泥砂吊架嵌入槽中，用水泥砂漿將槽填平。
（2）支吊架的固定采用以下幾種方法：①膨脹螺栓法。本方法適用于規格較小的風管支吊架的
