什么是風冷模塊式冷（熱）水機組？

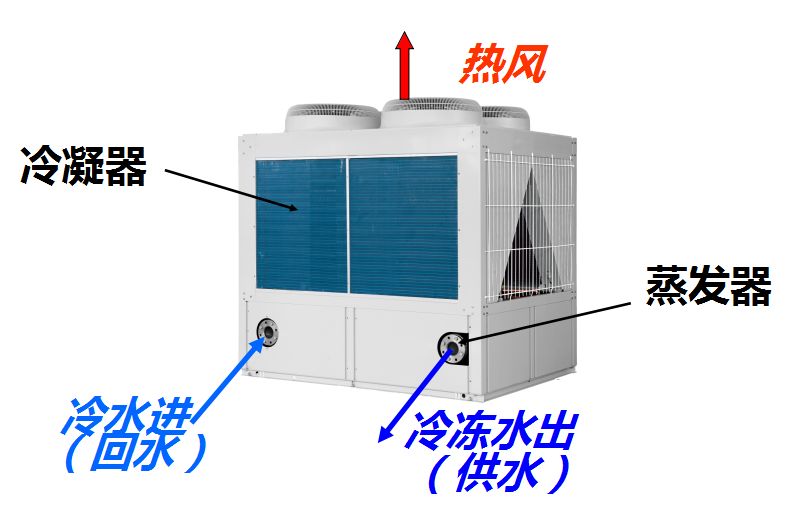

風冷模塊簡單的來講,就是能夠自由組合的風冷冷熱水機組,它既能夠制冷又能夠制熱。以制冷模式為例,我們知道空調機組有四大部件，其中就有用來吸熱的蒸發器和用來散熱的冷凝器，風冷冷水機組就是冷凝器用風冷卻，蒸發器吸收水的熱量從而向外提供冷水的機組。當機組進行熱泵轉換后就可以向外提供熱水。

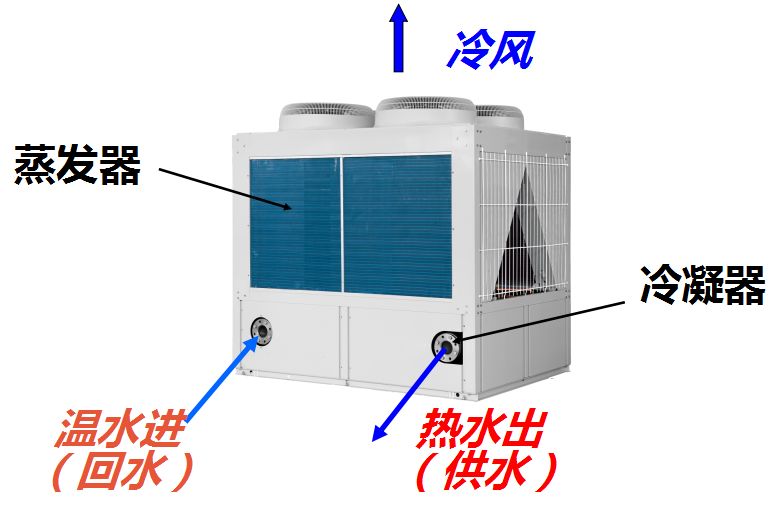

在制熱模式下，原來的冷凝器轉換為蒸發器吸收空氣的熱量，向外吹出冷風，原來的蒸發器轉換為冷凝器向外提供熱水。

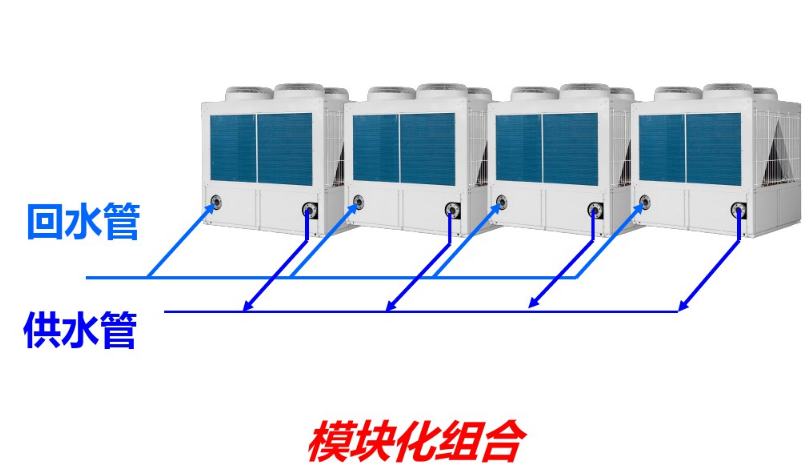

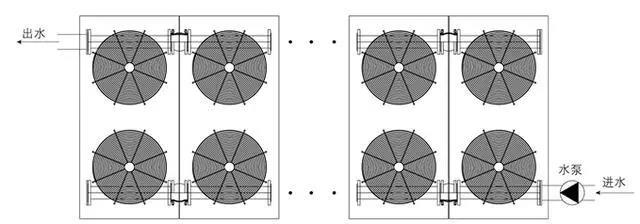

當一臺機組的空調能力不能滿足要求的時候，還可以再增加幾臺機組，然后將回水管和供水管分別連接起來形成總回水管和總供水管，這就是模塊化的組合。相當于將多臺小機組組合成一臺大機組。

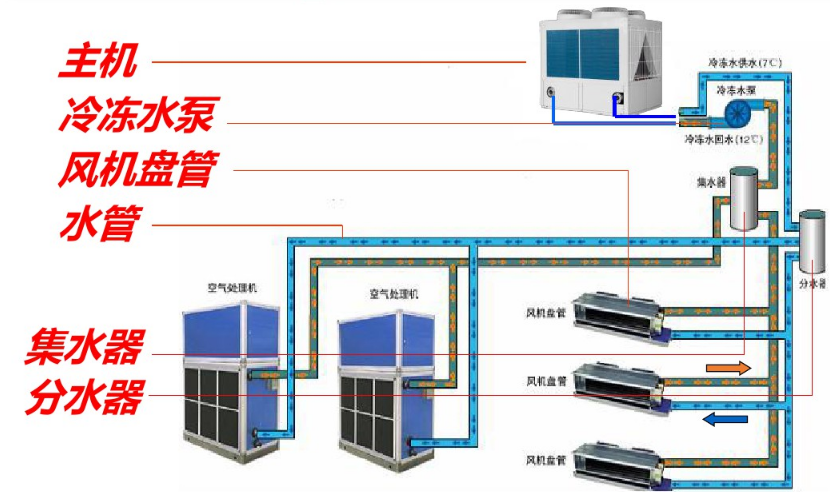

從機組出來的冷凍水被輸送到各個房間的風機盤管，在吸收了房間空氣的熱量后，水溫升高，然后匯集到總回水管，用冷凍水泵將回水輸送到機組的回水口，經過蒸發器降溫后重新變成冷凍水輸出，如此循環就可以不斷地吸收房間的熱量，從而降低房間的空氣溫度。

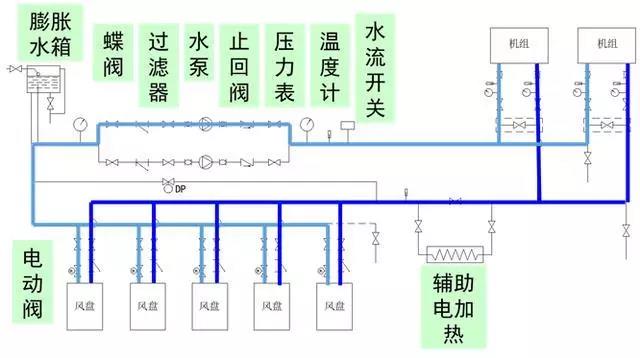

幾個常用的符號：截止閥、Y型過濾器、軟接頭、壓力表、水泵、止回閥。水路安裝圖：

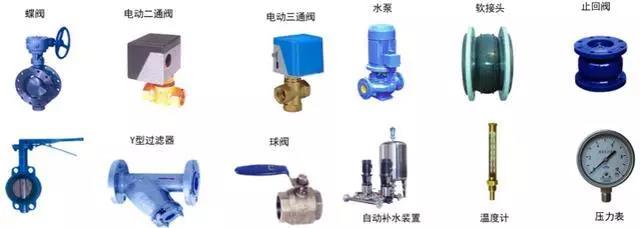

常用水系統配件部件外形圖：

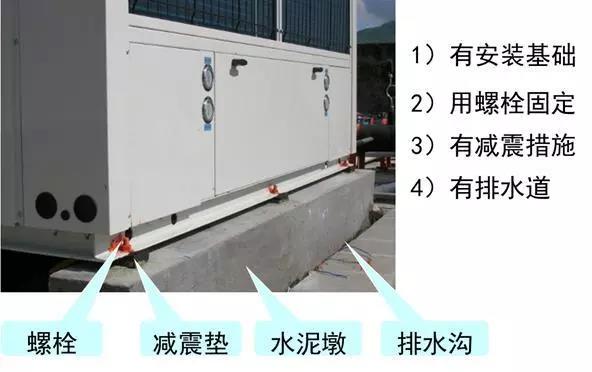

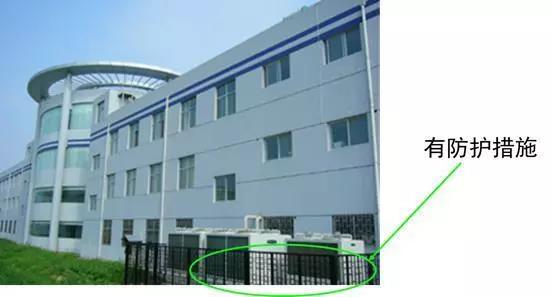

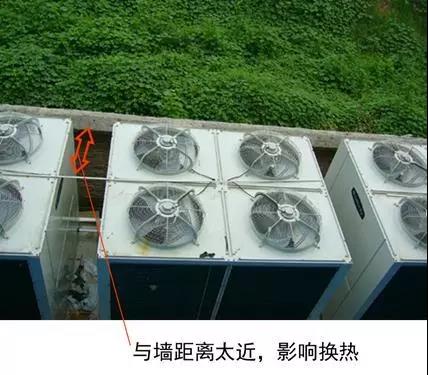

主機安裝還有考慮與周圍物體的距離，距離太近會影響換熱?？傮w要求是通風良好、有足夠的維修空間。
這個案例說明機組與房頂距離太近，造成排出的熱空氣形成循環，結果會導致出現高壓保護。

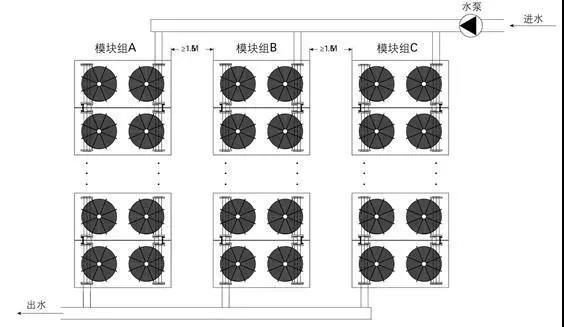

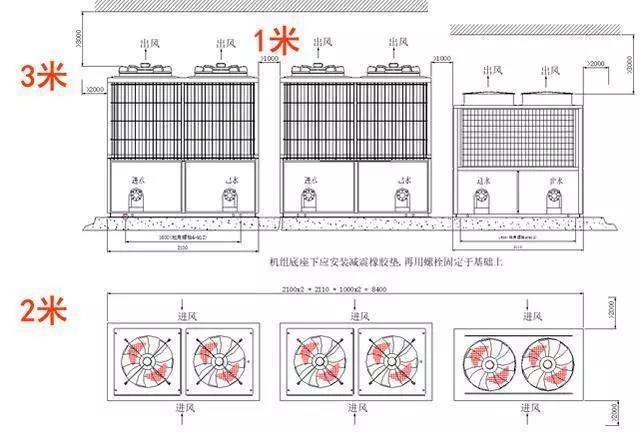

規范要求距離房頂不小于3米，距離前后物體不小于2米，機組之間不小于1米。

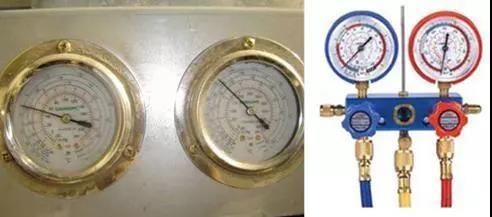

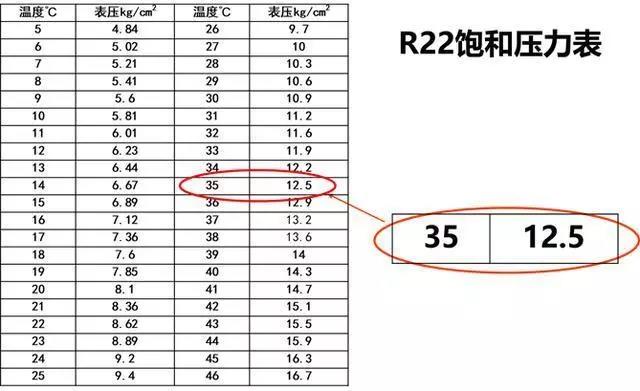

系統平衡壓力一般與環境溫度下對應的飽和壓力接近。機組就位后還應進行逐級泄漏檢查，方法是：觀察機組上自帶的壓力表或用復合壓力表測量系統的平衡壓力，要求與環境溫度下對應的飽和壓力接近。我們給出下面一個對應表：
風機盤管安裝

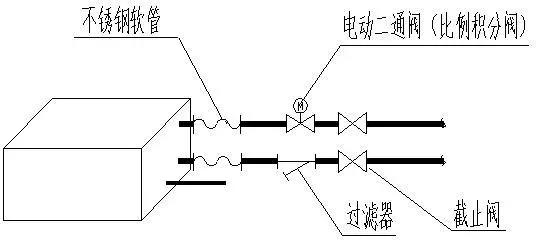

室內部分主要是風機盤管的安裝，這是一個標準的安裝圖，在風盤的進口前安裝有金屬軟管、過濾器和截止閥，在風盤的出口安裝有金屬軟管、電動兩通閥或三通閥以及截止閥。

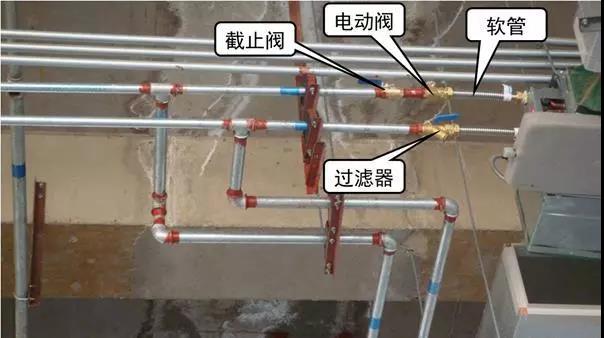

這是一個風機盤管的標準安裝實例，其中安裝了截止閥、過濾器、金屬軟管、電動兩通閥。

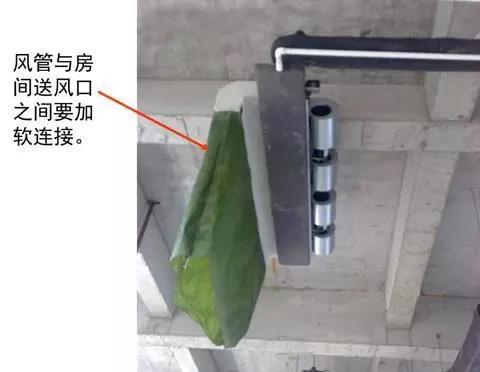

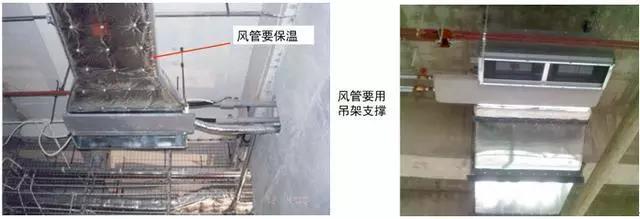

風管與房間送風口之間要加軟連接，既減振又便于安裝。

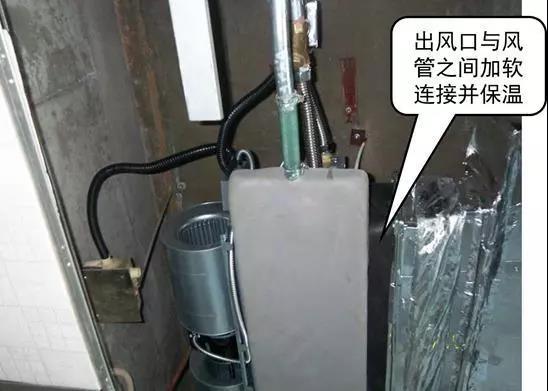

出風口與風管之間要加50~200mm的軟連接并保溫。

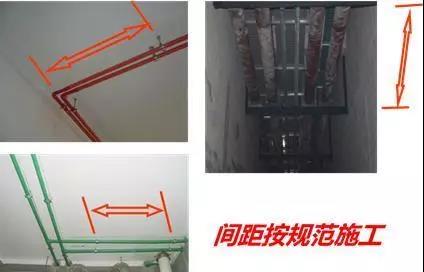

風管水平安裝，直徑或長邊尺寸小于等于400mm，間距不應大于4m；大于400mm，不大于3m。
風管垂直安裝，間距不應大于4m，單根直管至少應有兩個固定點。

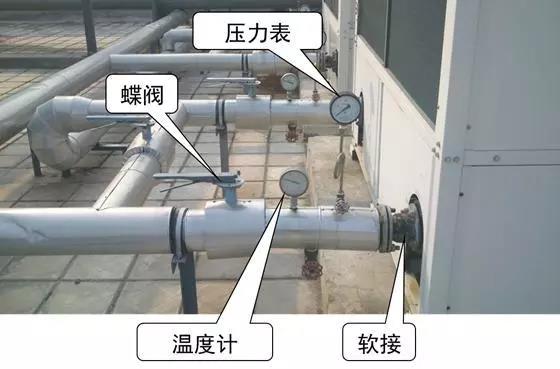

主機進、出水口安裝軟接、壓力表、溫度計、蝶閥。

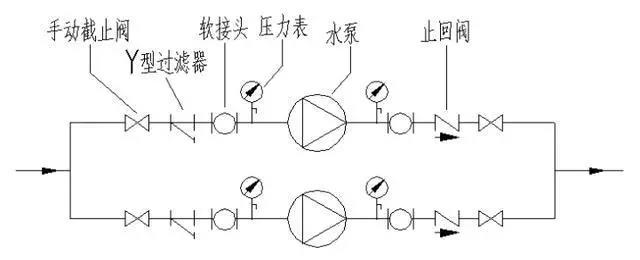

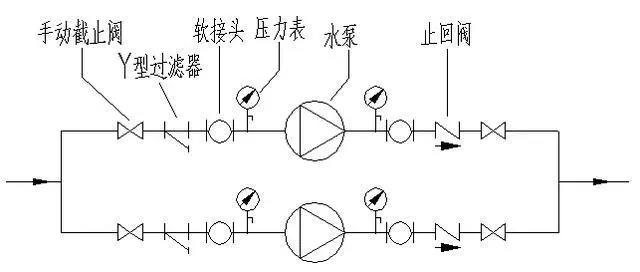

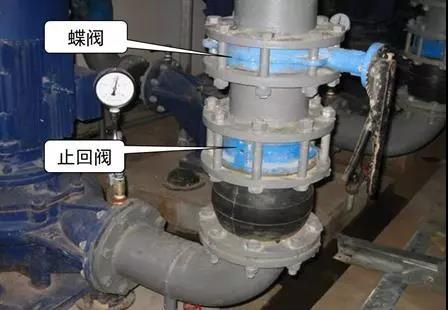

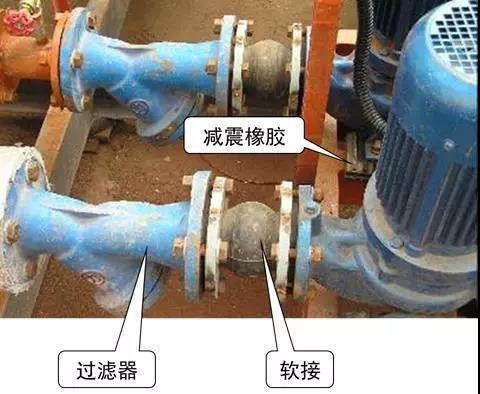

水泵的安裝相對復雜，主要目的是保證水泵正常工作并且便于檢修。在其前后安裝的零部件較多，形成標準的組件，包括手動截止閥、Y型過濾器、軟接頭、壓力表、止回閥等。
5、水泵出口裝止回閥；

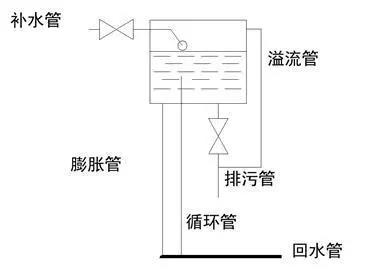

膨脹水箱是讓水系統能夠適應因水溫變化引起的體積膨脹，穩定水壓，使水系統穩定工作的重要裝置，它由補水管、膨脹管、溢流管、排污管、以及防凍用的循環管。利用膨脹管與循環管之間的微壓差使水形成微循環達到防凍的目的。
