空調電路板維修其實很簡單，家用空調器微電腦控制系統俗稱為電腦板，它是空調器的神經中樞，當出現故障時，整臺空調器將處于癱瘓狀態，造成不制冷或制冷效果差的現象，此時必須要對其維修使之恢復正常。
但是，由于微電腦控制系統技術含量非常高，它涉及到單片機技術、電子控制技術、傳感技術、光電轉換技術等，對于在校制冷專業學生和一般制冷從業人員來說，普遍認為修理電腦板很難，遇到故障總感無從下手。下面從維修角度介紹空調電腦板的工作原理及其檢測與維修技巧。
一、空調器電腦板原理簡介
電腦控制系統雖然復雜，但萬法歸一，所有品牌的空調無一例外都是由接收電路（接收頭）、微處理器（CPU）、受控電路（繼電器）、顯示電路（發光管）、檢測電路（熱敏電阻）等組成。
工作原理是CPU根據操作指令和對環境溫度及機內工作狀態的檢測判斷，發出控制指令，使各有關電路、壓縮機、風機等按照預先設計的程序進行工作，同時將各種工作狀態通過顯示器顯示出來。
電路分析方法：
可以把空調的電路板結構圍繞單片機（或者CPU），將電路分成幾大塊，通過分別掌握各大塊的功能和常見故障點，徹底掌握整塊電路板的維修。
可以將電路板分成以下幾個部分：
電源電路、通訊電路、控制電路以及遙控電路等；
電路方框圖：

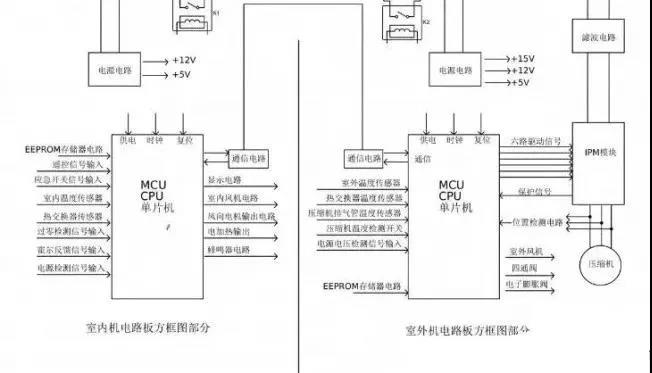

大體可以分為室內機電路板方框圖和室外機電路板方框圖；
室內機電路板：
CPU單片機：輸入+輸出；
輸入：遙控信號、應急開關信號、室內溫度檢測、熱交溫度檢測、過零檢測電路、霍爾反饋信號、電源檢測、通訊等信號輸入；
輸出：室內風機電路、顯示電路、風向電機輸出電路、電加熱輸出、蜂鳴器等輸出信號；
三要素：供電、時鐘、復位；
電源電路：輸出5V或者12V電壓；5V給CPU供電、12V給低壓繼電器供電；
通訊電路：內外機通訊線，
室外機電路板：
CPU單片機：輸入+輸出；
輸入：通訊電路、壓縮機排溫檢測、室外熱交溫度檢測、電源電壓檢測信號、壓縮機過熱等信號輸入；
輸出：IPM模塊輸出，保護信號、位置檢測、室外風機、壓縮機、四通換向閥、電子膨脹閥等輸出；
三要素：供電、時鐘、復位；
電源電路：輸出5V或者12V、15V電壓；5V給CPU供電、12V給低壓繼電器供電；15V給IPM模塊供電。
通訊電路：內外機通訊線。
二、電腦板各部分電路的作用及檢修技巧
（二）電源電路
交流電壓220V經保險管、壓敏電阻、變壓器、橋式整流、三端穩壓集成（7812、7805）、濾波電容組成，如圖3所示。它的作用是給CPU和繼電器提供+5V和+12V的直流電壓。電源電路造成的故障現象是指示燈不亮，整機不工作。
檢修方法：電源電路故障特征是保險管完好無損和一開機就燒保險管。對于前者故障，可用萬用表交流擋測量變壓器初級及次級是否有220V和13V電壓，若有，再用萬用表直流擋測量7812與7805是否有+12V和+5V電壓，這樣即可區分故障部位。對于后者，說明電路存在短路，應用萬用表歐姆擋進行阻值檢測，以判斷電路的短路部位。同時，還可采用分割法來檢查，如可通過斷開變壓器初級繞組，通電試機，如果還燒保險管，說明燒保險管是由于壓敏電阻或瓷片電容存在短路，否則，是由于變壓器或整流管等有短路現象。
?。ㄋ模┙邮针娐?/span>
出的控制信號變成CPU能識別的信號傳給CPU，使CPU按人的指令控制各種部件的運轉。紅外接收器是接收電路核心部件，內部為一個光敏三極管，外部一般是三腳，分別為供電極、接地極和信號極。接收電路故障現象是：手動開機正常，按遙控器時，整機無反應，蜂鳴器沒有響聲。
檢修方法：通電開機，用萬用表直流擋測量接收頭供電端及信號端對地電壓，正常值應為供電極+5V電壓，信號極電壓為+2.5V。否則不正常。常見故障有接收頭損壞或電容擊穿。
?。└袦仉娐?/span>
它是通過熱敏電阻將環境溫度、空調器蒸發器溫度等溫度的變化轉化成一定數值電信號傳給CPU，使空調器按人設定的狀態運行，創造一個舒適的空間環境。感溫電路的核心元件是熱敏電阻，熱敏電阻的故障主要是阻值變大或變小，造成CPU誤動作，出現不停機或不運轉，制冷異常的故障現象。
檢修方法：熱敏電阻是一個負溫度系數的熱敏電阻，即溫度越高，電阻越小，溫度越低，電阻越大，250C時阻值約為15KΩ左右（因機型而異）。因而，可用萬用表歐姆擋測量其電阻值進行判斷好壞，如果所測量的電阻值為無窮大或很小，說明熱敏電阻已損壞。
三、空調器微電腦控制電路的案例分析
故障一：海爾KFR-35型空調器整機不運轉
分析與檢修：
?。?）按下應急開關SW，空調器也不運轉。懷疑電源電路有故障。
?。?）用萬用表檢查+5V電壓正常，再檢查復位電路，開機瞬間為低電平，后變?yōu)?5V高電平，也正常。
?。?）懷疑CPU損壞，但手頭上沒有相同的微電腦（CMC95C-0057），即使購買價格也昂貴。本著先易后難的做法，用代換方法更換石英晶振，開機空調器工作正常。
故障二：長虹KFR-25GW/H空調上電無反應
分析與檢修：
?。?）觀察室內機工作指示燈不亮，用萬用表檢查電源插座有220V，電源正常。
?。?）拆開室內機外殼，檢查室內機印制板上的保險絲，發現保險絲已經熔斷。此時不能立即更換新保險，應查明原因才能更換。
?。?）進一步用萬用表歐姆檔測量電源變壓器初級電阻，實測為0Ω，保險絲熔斷是由于電路短路引起。
（4）仔細觀察變壓器沒有發現燒毀痕跡，于是懷疑壓敏電阻損壞，拆下壓敏電阻用萬用表歐姆檔測量，果然不出所料確實短路了。
?。?）用相同型號的壓敏電阻相同參數保險管的換上，空調器工作正常。如果手頭上沒有相同型號的壓敏電阻，應急的方法是可暫時不用安裝壓敏電阻通電試機。
