閥門口徑大小與管道的尺寸有著必然的聯(lián)系，通常說多大的管徑(外徑)配多大的閥門。而閥門口徑則需要根據實際參數來計算。

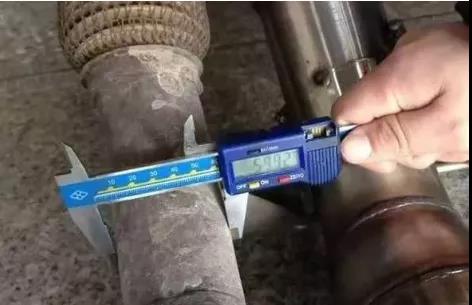

一般來說，管子的直徑可以分為外徑（De），內徑（D），公稱直徑（DN）。
注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

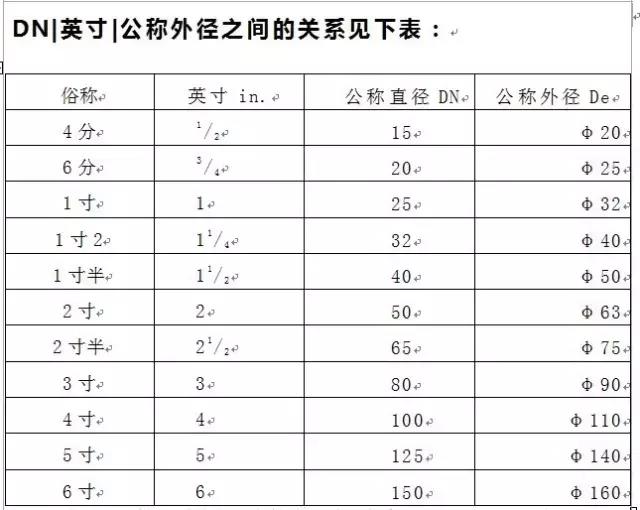

當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規(guī)格對照表。
水。煤氣輸送鋼管（鍍鋅鋼管或者非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15.DN20）
一般采用De標注的，均需要標注成外徑X壁厚的形式；
主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

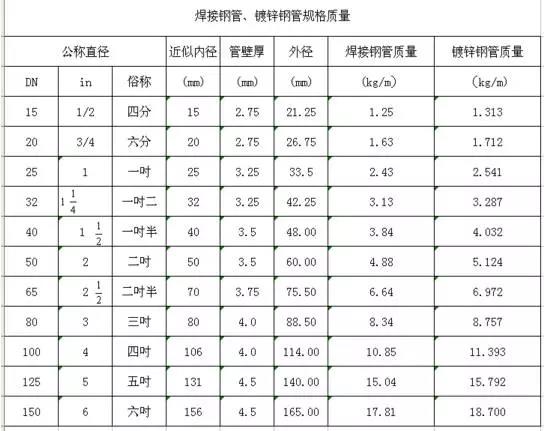

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：
我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業(yè)習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。
兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。
鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。
當然了，Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。
如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。對無縫鋼管或者有色金屬管道，應標注“外徑×壁厚”。中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。
DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑
d -- 混凝土管公稱直徑
ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
|
|
