風機盤管主要由風機，換熱盤管和機殼組成，按風機盤管機外靜壓可分為標準型和高靜壓型、按換熱盤管排數可分為兩排和三排，換熱盤管一般是采用銅管串鋁翅片，銅管外徑為10～16mm，翅片厚度約0.15～0.2mm，間距2.0～3.0mm，風機一般采用雙進風前彎形葉片離心風機，電機采用電容式4極單相電機、三檔轉速、機殼和凝水盤隔熱。

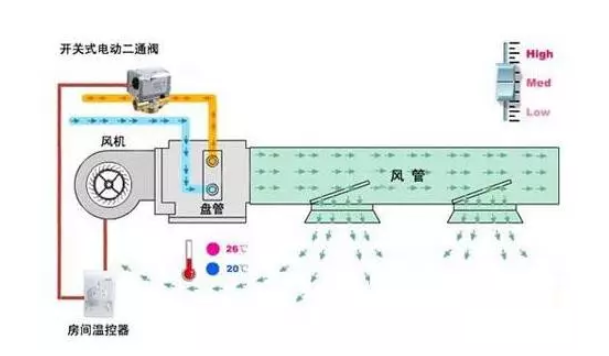

借助風機盤管機組不斷地循環室內空氣，使之通過盤管而被冷卻或加熱，以保持房間要求的溫度和一定的相對濕度。盤管使用的冷水或熱水，由集中冷源和熱源供應，與此同時，由新風空調機房集中處理后的新風，通過專門的新風管道分別送人各空調房間，以滿足空調房間的衛生要求。
風機盤管空調系統與集中式系統相比，沒有大風道，只有水管和較小的新風管，具有布置和安裝方便、占用建筑空間小、單獨調節好等優點，廣泛用于溫、濕度精度要求不高、房間數多、房間較小、需要單獨控制的舒適性空調中。
風機盤管工作原理沒有中央空調復雜，其實我們可以把風機盤管形象的看做是一臺電扇，只是這臺電扇吹出來的風是我們需要的溫度。

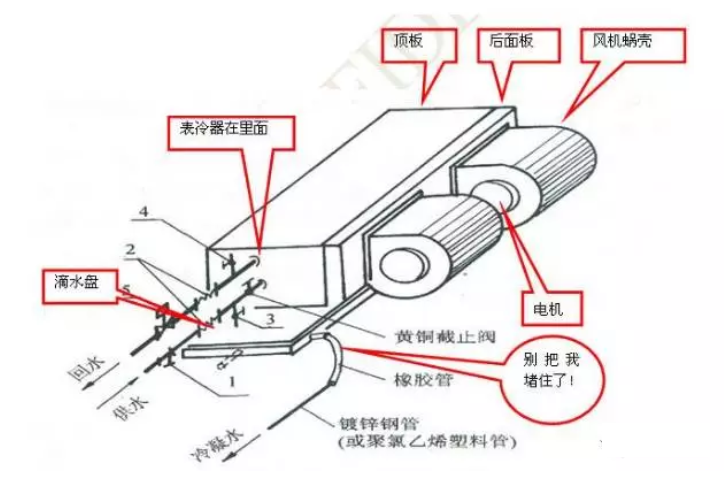

風機盤管的結構
風機：由單向多速低噪聲感應系統電動機帶動，通過調節輸入電壓改變風機轉速，使風機風量分為高、中、低三檔，由電器開關控制，相應調節風機盤管的供冷（熱）量。風機是輸送空氣的動力源，又是強化空氣側對流換熱（盤管外表面）的擾動源，與電動機一起又是機組的主要噪聲源。
盤管：是一種采用肋片管制成的空氣-水熱交換器。冷媒水（熱水）在管內流動，因冷媒水溫度低于空氣的露點溫度，所以管外表面上有凝結水，呈現濕工況下的換熱，兼有熱交換和質交換，提高了換熱效果。盤管承擔房間空調負荷的大部或全部，管排一般為3-4排。
凝水盤：與泄水接管置于盤管底下，作用是接納盤管上不斷凝結出來的水滴，由泄水接管排出室外。
空氣過濾器：與泄水接管置于盤管底下，作用是接納盤管上不斷凝結出來的水滴，由泄水接管排出室外。
風機盤管工作原理與制冷運行過程
風機盤管機組可分為水路和氣路。水路由集中空調冷（熱）源設備（如制冷機）供給冷（熱）媒水，在水泵作用下，輸送到盤管管內循環流動。氣路是空氣由風機經回風口吸入室內，然后橫掠過盤管，與盤管內的冷（熱）媒水換熱后，降溫除濕，再由送風口送入室內。如此反復循環，使室內溫、濕度得以調節。

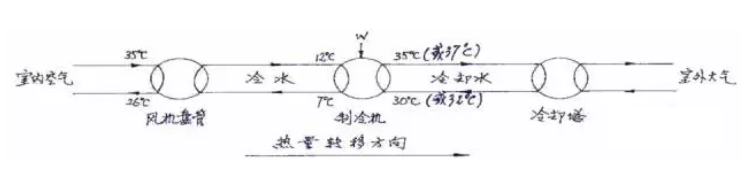

中央空調系統運行的過程實質上是熱量轉移的過程。中央空調制冷時，典型的制冷時熱量轉移過程如下：
風機盤管加新風系統優缺點

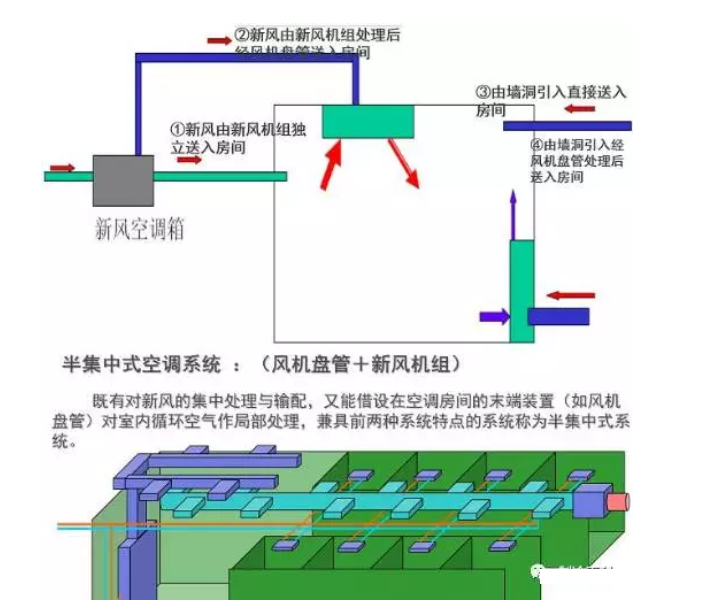

風機盤管加新風系統分為兩部分，中央空調風機盤管和新風系統，風機盤管是中央空調末端設備，新風系統負擔新風負荷以滿足室內空氣質量，風機盤管加新風系統是水系統空調中一種重要形式，也是民營建筑中采用較為普遍的空調形式。
風機盤管加新風系統優點（與全空氣系統相比）
風機盤管加新風系統優點一：控制靈活，具有個別控制的優越性，可靈活地調節各房間的溫度，根據房間的使用狀況確定風機盤管的啟停；
風機盤管加新風系統優點二：風機盤管機組體型小，占地小，布置和安裝方便，甚至適合于舊有建筑的改造；
風機盤管加新風系統優點三：容易實現系統分區控制，冷熱負荷能夠按房間朝向，使用目的，使用時間等把系統分割為若干區域系統，實施分區控制。
風機盤管加新風系統缺點（與全空氣系統相比）
風機盤管加新風系統缺點一：因機組分散設置，臺數較多，維修管理工作量大；
風機盤管加新風系統缺點二：室內空氣品質比較差，很難進行二級過濾且易發生凝結水滲頂事故。
風機盤管加新風系統缺點三：風機盤管機組方式本身解決新風量困難，由于機組風機的靜壓小，氣流分布受限制，實用于進深小于6米的房間。
風機盤管加新風系統優點與缺點并存，合理的設計、合適的設備選擇、正確的施工安裝可以減少風機盤管加新風系統帶來的缺陷，以上只是認識一下風機盤管加新風系統優點和缺點，對于設計師而言，可以做到取長補短；對于消費者而言，可以趨利避害，選擇適合自己的空調系統。
風機盤管設計選型要點
風機盤管機體小，布置靈活、安裝方便、占用建筑空間較少，便于配合內裝施工。但怎樣根據業主的不同需求，結合設計圖紙選擇較好的風機盤管應用到實際工程中去，應充分考慮了以下幾點：
1、冷量的校核
目前市場的產品，一般都是名義制冷量而實際運行中的冷量應是冷量×單位時間內的平均運行時間，即改變運行時間或風量，都會影響機組的輸入冷量。所以并非名義冷量越高越好。如果僅按高冷量選用機組，會出現供冷能力過大，導致開動率過低，換氣次數減少，室溫梯度加大，還會加大系統容量和設備投資，空調能耗加大，空調效果降低。所以冷量僅作為選設備的必要條件之一，還應兼顧其它因素。
2、風量校核
主要按房間品質要求校核換氣次數。送風溫差越小，換氣次數越多，則空氣品質越好，就越舒適，為什么有的空調房間感受有異味、悶氣，就是風量校核沒有處理好。由于風機盤管的名義風量是在不通水，空氣進出口壓差為零的工況下測定的，故存在一些不切實際的因素，所以實際確定風量是應將這部分理想狀態下的風量值扣除，通過經驗測算，這部分增補風量應占名義風量的20—30%。
3、送、回風方式
送、回風方式即形成所謂的氣流組織，其合理與否直接影響到空調房間的溫度場、速度場的均勻性和穩定性，也即空調效果的好壞。合理的氣流組織要求一定的送風速度，避免氣流短路，以保證一定的射流長度。風速取決于機外靜壓，送風量、送風口等因素。機外靜壓過低，會導致風量下降，射程降低，房間冷熱不均，設計氣流組織與實際運行狀態在曲線圖上存在較大差異，故應根據實際的建筑格局、房間的結構形式，進深、高度等情況，選擇中檔風量、風速指標來相應選擇風機盤管型號。
4、其它因素
