一、通用工具
1、扳手。
活絡扳手、固定扳手、套筒扳手、內六角扳手等。
活絡扳手是最常用的手工工具，使用靈活方便。但操作時要特別注意，否則很容易將螺母擰壞。使用扳手的注意事項：
①使用活絡扳手時，扳手的開口大小，必須與螺母大小完全符合，如果扳手開口過大，常常會將螺母棱角擰圓，造成以后拆卸困難。
②擰螺母時，扳手的用力方向必須由前向后拉，而不能向前推，否則，一旦工具脫手或是螺母滑扣，容易發生危險。

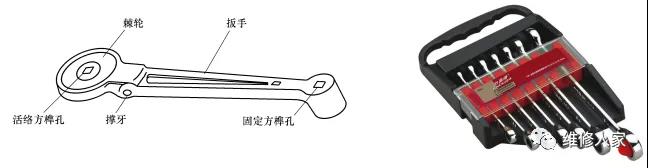

2、方榫扳手。
有大、中、小3種規格，是開、閉空調器上閥門的專用工具，有些場合也可以用小型活絡扳手應急代替。使用時,只須將方榫孔套入閥桿端部的方榫桿，就能將閥桿旋動而開啟閥門。若要關閉閥門，需將扳手拔出，翻一面再套入閥桿端部的方榫內，將方榫扳手一順一反地?cái)[動。旋轉時，可聽到扳手有“咯啦咯啦”的聲響。扳手的另一端有一大一小的固定方榫孔，可用來調節膨脹閥的閥桿。其結構如圖所示。

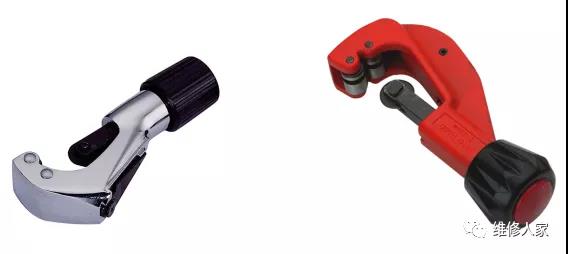

3、割管器。
割管器是專門用來切斷紫銅、黃銅、鋁等金屬管的工具，如圖所示。割管器一般可以切割直徑3～25mm的金屬管。在切割時，將金屬管放在兩個滾輪之間，緩慢旋動調整鈕至刀刃碰到管壁上。用一手捏緊管孔，另一手捏緊調整鈕，使整個割刀繞管子順時針旋轉。每轉一圈，就順旋轉方向進刀1／4圈。這樣邊轉邊進刀，繞幾圈后，管子就被割斷。切割時注意刀口要垂直壓向管子，不要歪扭或側向扭動，也不要進刀過深，以免崩裂刀口邊緣。切管器的最大優點是切口光滑，不會留下金屬屑，以免金屬屑落入管子里會造成循環堵塞，引發嚴重故障。

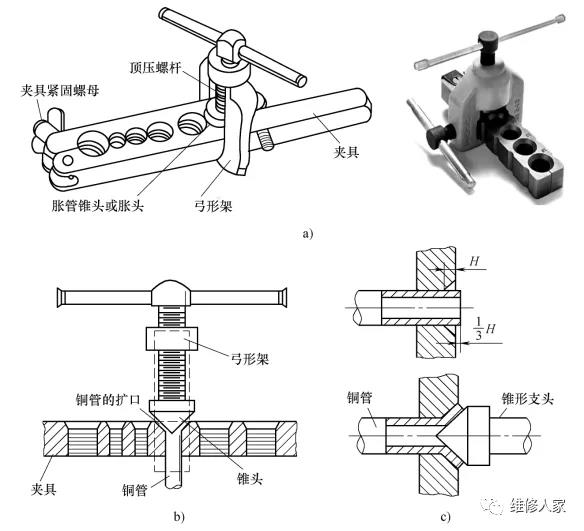

4、擴口器。
擴口器也稱脹管器,是銅管擴口的專用工具，其外形結構和工作原理如圖所示。規格有公制和英制兩種。擴口時，將管子放入與管子管徑相同的孔徑的孔中，管子朝向喇叭口面，銅管應露出倒角高度的1/3,將擴孔工具兩頭的螺母旋緊，把銅管緊固牢。然后用頂壓器的錐形支頭壓在管口上，弓腳架卡在擴孔夾具內，慢慢旋動螺桿，使管口擠壓出喇叭口形。
5、彎管器。

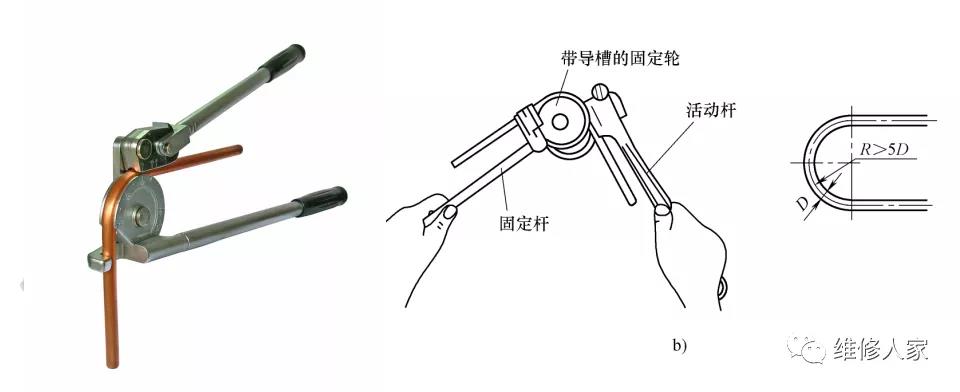

彎管器有大小多種規格，適合彎制直徑小于20mm的金屬管，若管子是直徑大于20mm的銅管，則應使用彎管機。彎管器的操作方法如圖。彎管時先將管子放入彎管工具的輪子槽溝內，將槽管溝鎖緊，慢慢旋轉桿柄直到所需的彎曲角度為止，然后將彎管退出彎管器。
6、封口鉗。

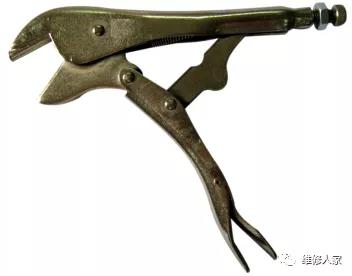

封口鉗用于電冰箱、空調器等修理測試合格后的封管。其外形結構如圖所示。使用時，將管子放進工具的腭口中，旋動壓緊螺絲或握緊手柄，管子就被夾扁，達到完全封閉的程度。封口后,在開啟彈簧的作用下,封口鉗自動打開。

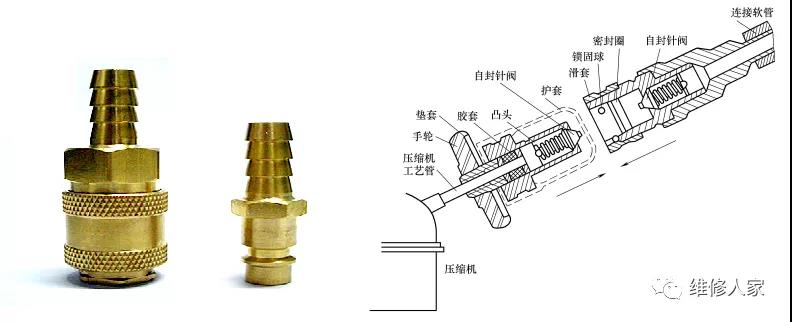

7、速換接頭。
速換接頭又稱快速接頭，常在制冷系統檢漏、清洗或充注制冷劑時作為連接工具。它的結構如圖7-6所示。圖中畫出利用快速接頭將軟管連接到壓縮機工藝管上的情況。快速接頭分凸頭和凹頭兩部分，它們分別接到壓縮機和軟管上時，都有自封閥針將端口封閉，管道不會有泄漏。凸頭和凹頭連接后，自封閥針被頂開，軟管即與壓縮機連通。
8、三通換向閥與三通檢修閥。

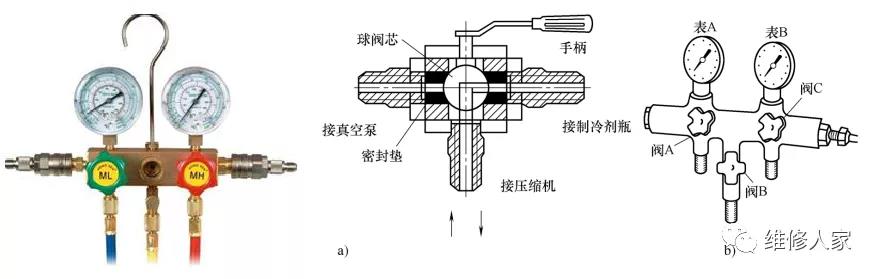

三通換向閥是用于抽真空和充注制冷劑的簡便工具，其結構如圖7-7a所示。使用時，三通換向閥的3個接頭分別與真空泵、制冷劑瓶和壓縮機連接，完成制冷系統管路抽真空后，只要將閥芯轉向充注制冷劑一側，不需要變換連接管路即可將制冷劑充入系統。
二、制冷劑充注工具
1、定量充注瓶。
定量充注瓶的體積小、質量輕，適合空調器零星檢修時使用。它的結構如圖所示,定量充注瓶的結構有內、外兩層，內層裝有制冷劑，外層是個轉筒，上面刻有標度。使用時，根據筒內制冷劑的種類和當時壓力大小，按照筒上標度很快便能決定制冷劑的充注量。使用時，先按照壓力表指示和制冷劑種類將對應的刻度線轉到液量觀察管的位置，然后可以通過三通換向閥、空調器的連接閥和加液管向制冷系統定量充注制冷劑。
2、抽真空充注器。

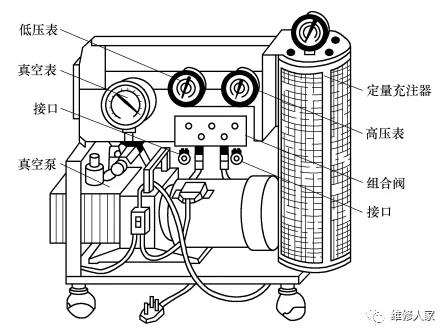

抽真空充注器是專用組合設備，結構如圖所示，適合專門的空調器修理部或售后服務中心使用，它將檢漏、抽真空與充注制冷劑的工具組合安裝在一起，主要由真空泵、定量充注器、高低壓力表、真空表和組合閥等組成，所有設備緊湊地裝在小車上，以方便移動使用。
三、檢漏工具
1、鹵素檢漏燈
鹵素檢漏燈是一種傳統的氟利昂制冷劑檢漏設備，它實質上是一只以酒精為燃料的噴燈。它是靠鑒別火焰顏色的變化來判別泄漏量的大小的。
鹵素?zé)魴z漏是利用鹵素?zé)魢娚涞幕鹧媾c氟利昂氣體接觸，使氟利昂分解成氟、氯(鹵素)氣體，當氯氣與燈內熾熱的銅接觸，便生成了氯化銅。滲漏量從微漏到嚴重滲漏,火焰顏色的變化就從微綠色→淺綠色→深綠色→紫綠色，這樣，便可知泄漏量的大小。

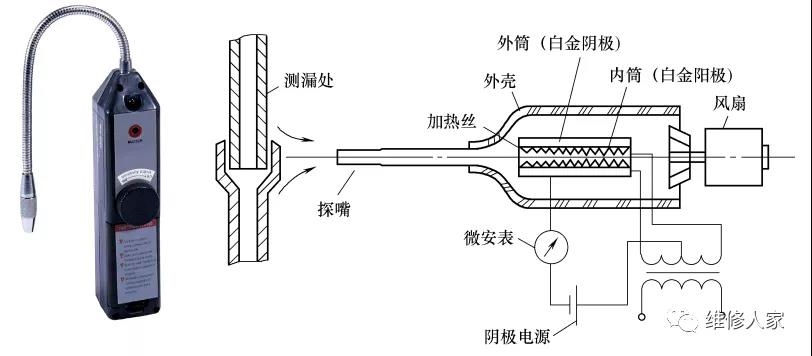

2、電子鹵素檢漏儀
電子鹵素檢漏儀是一種精密的檢漏儀器，用于檢查制冷劑泄漏，靈敏度可達年泄漏量5g以下。
電子鹵素檢漏儀的檢測探頭內，有一個以鉑絲為陰極，鉑罩為陽極構成的電場。鉑絲通電后達到熾熱狀態，發射出電子和正離子，儀器探頭(吸管)借助微型風扇的作用吸進被探測處的空氣。吸進的空氣通過電場時，如果空氣中含有制冷劑中泄漏的鹵素成分，與熾熱的鉑絲接觸即分解成鹵化氣體。鉑絲陰極受到鹵素氣體作用，離子放射量就會迅速增加，所形成的離子電流隨著吸入空氣中鹵素的多少成正比例增減，因此可根據離子電流的變化來確定泄漏量的大小。離子電流經過放大并通過儀表顯示出量值，同時可有音響訊號發出。電子鹵素檢漏儀的外形與結構原理如圖所示。
四、測量?jī)x表

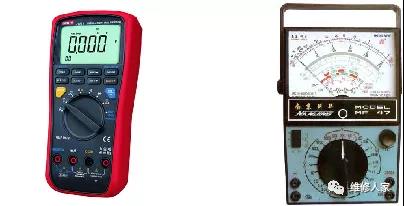

1、萬用表
萬用表是一種應用范圍很廣的測量?jī)x表，是制冷設備電氣故障檢修中最常用的工具。它可以測量交流或直流電壓、直流電流、電阻等電學量，有的型號萬用表還可以測量交流電流和檢查一些電子元器件的好壞。
萬用表有指針式和數字式兩類，空調器檢修中對測量精度要求不高，但希望操作簡便耐用，一般指針式萬用表就能適用，例如MF500型或MF47型表。
2、絕緣電阻表

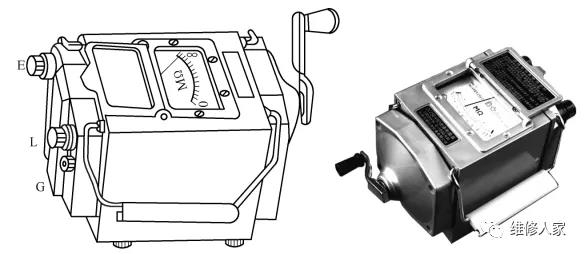

絕緣電阻表也稱兆歐表，俗稱搖表。是測量設備絕緣性能的專用儀表，圖所示是絕緣電阻表的外形。
指針式絕緣電阻表主要由手搖直流發電機(有的用交流發電機加整流器)、磁電式流比計及接線樁(L、E、G)等三部分組成。
正確使用方法
1）絕緣電阻表必須水平放置于平穩牢固的地方，以免在搖動時因抖動和傾斜產生測量誤差。
2）接線必須正確無誤，絕緣電阻表有三個接線樁，“E”(接地)、“L”(線路)和“G”(保護環或叫屏蔽端子)。保護環的作用是消除表殼表面“L”與“E”接線樁間的漏電和被測絕緣物表面漏電的影響。如當測量電纜的絕緣電阻時，為消除因表面漏電產生的誤差，“L”接線芯，“E”接外殼，“G”接線芯與外殼之間的絕緣層。“L”、“E”、“G”與被測物的連接線必須用單根線，絕緣良好，不得絞合，表面不得與被測物體接觸。
3）搖動手柄的轉速要均勻，一般規定為120r／min，允許有±20％的變化。通常都要搖動一分鐘后，待指針?lè)€(wěn)定下來再讀數。若測量中發現指針指零，應立即停止搖動手柄。
4）測量完畢，應對設備充分放電，否則容易引起觸電事故。
5）禁止在雷電時或附近有高壓導體的設備上測量絕緣電阻。只有在設備不帶電又不可能受其他電源感應而帶電的情況下才可測量。
6）絕緣電阻表未停止轉動以前，切勿用手去觸及設備的測量部分或絕緣電阻表接線樁。拆線時也不可直接去觸及引線的裸露部分。
7）絕緣電阻表應定期校驗。校驗方法是直接測量有確定值的標準電阻，檢查其測量誤差是否在允許范圍以內。

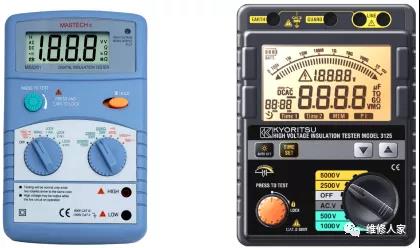

3、數字兆歐表
由中大規模集成電路組成。輸出功率大，短路電流值高，帶載能力及抗干擾能力強。每種機型有四個電壓等級。數字兆歐表的工作原理為由機內電池電源經DC/DC變換產生的直流電壓由E級出經被測試品到達L級，從而產生一個從E到L級的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由 LCD顯示出來。 數字兆歐表外殼由高強度鋁合金組成，機內設有等電位保護環和四級有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。

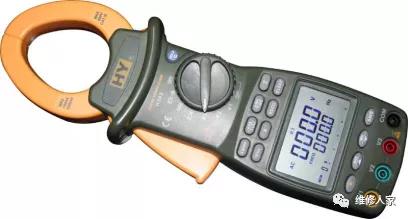

4、鉗形電流表
電冰箱、空調器檢修中，測量電流的大小是分析判斷故障的常用手段。
用萬用表測量電流時，必須斷開原來的線路，才能串接進萬用表，操作比較麻煩。如果能有一個0～30A多量程的鉗形電流表就方便多了。新型鉗形電流表還有電壓和電阻測量功能，起到萬用表的作用，使用就更方便。鉗形電流表外形如圖所示。
使用鉗形電流表測量時應注意：
