截止閥

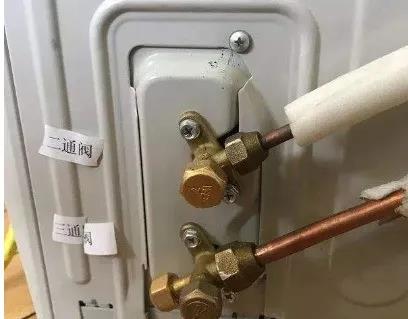

截止閥又稱修理閥（見圖）,通常安裝在分體式家用空調器室外機組氣管和液管的連接口上連接一個截止閥。截止閥是一種管路關閉閥，以手動控制啟閉閥芯來控制制冷劑的通過與截止。
截止閥按管路結構可分為二通截止閥和三通截止閥兩種，根據其外形的不同， 又分為直角形和星形。在制冷循環時，截止閥的閥桿處于后位，管路導通，但旁通孔關閉；在維修或安裝過程中，抽真空、充注制冷劑時， 三通閥的閥桿處于中位，此時管路與旁通孔均導通，呈三通狀態；空調器出廠時，三通閥的 閥桿處于前位，管路通孔均被關閉。
1. 二通截止閥
二通截止閥通常安裝在室外機組配管中的 液管側，由定位調整口和兩條相互垂直的管路 組成，其中一條管路與室外機組的液管側相連 （即通過銅管和毛細管與室外熱交換器相連），另一條管路通過擴口螺母與室內機組的細配管相連，如圖所示。

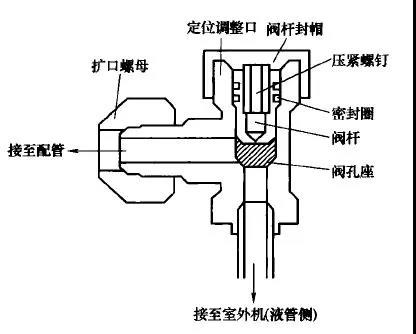

二通截止閥主要由定位調整口、閥桿封帽、壓緊螺釘?shù)冉M成，如圖所示。定位調整口中有閥桿和閥孔座，閥桿中部有石墨棉繩（或耐油橡膠）密封圈，依靠壓緊螺釘壓緊密封，使氣體不會從閥桿處泄漏。在檢修或安裝時，應先擰開閥桿銅封帽，再用內六角扳手擰動閥桿上的壓緊螺釘，順時針擰動，則閥桿下移，閥孔閉合，反之，則閥孔開啟，兩個垂直管路流通。檢修完畢檢査閥桿處不泄漏后擰緊閥桿封帽。
2、 三通截止閥
三通截止閥安裝在室外機組配管中的氣管側，其中一條管路與室外機組的氣管側相連（即通過銅管與室外機組的四通閥相連通），另一條管路通過擴口螺母與室內機組的粗配管相連。另外三通截止閥還多了一個維修口，目的是為檢修空調提供方便。

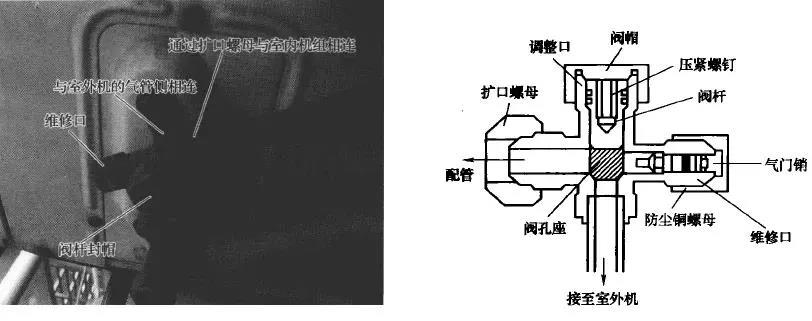

三通截止閥有維修口內帶有氣門銷和不帶氣門銷的兩種。常見的是帶有氣門銷的三通截止閥，它由兩條管路連接口、一個調整口和一個檢修口組成，四個口都是相互直的，其結構 如圖所示。檢修口內的氣門銷在正常工作時將維修口封堵，并用防塵銅螺母封蓋，若閥桿下移至關閉位置時，配管與室外機組管路斷開，而閥桿向上旋出至打開位置時，兩條連接管路導通，室外機組與室內機組連通。需要維修后充注制冷劑時，可按下氣門銷，維修口始終與配管導通。與閥門的開關位置無關。
二通截止閥、三通截止閥出現故障的原因多為安裝時用力不當造成閥芯損壞及閥絲損壞，進而導致漏制冷劑，引起空調制冷效果差、甚至不制冷。此時可用肥皂水對工藝口及閥芯和配管接口處進行檢漏，如有漏點則應更換。
02 限壓閥
限壓閥又稱壓力安全閥(見圖),多用在熱泵型家用空調器中，其兩端管口并接在壓縮機的高、低壓端。當壓縮機的高壓 壓力上升高于限壓閥的壓力設定值時，限壓閥的彈性膜片向上運 動將球閥打開，高壓制冷劑從旁路進入壓縮機低壓端。當高壓壓力下降至壓力設定值時，彈性膜片向下運動將球閥關閉，從而控 制壓縮機的高壓壓力始終在規定的范圍內。
