今天我核心來講解一下水冷冷水機的設計選型。
常見空調有兩類：氟系統和水系統。

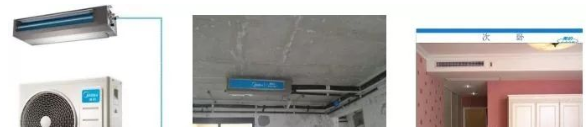

氟系統：主機（室外機）與末端（室內機）之間是采用銅管相連，而銅管內部通過的是制冷劑，即：以制冷劑作為冷（熱）源的載體。如分體機、風管機、多聯機等；
水系統：主機（室外機）與末端（風機盤管）之間采用水管（可用：PP-R管、鍍鋅鋼管、無縫鋼管等）相連，而水管內部通過的是水，即：以水作為冷（熱）源的載體。故稱之為水系統。如風冷式冷水系統、水冷式冷水系統等；
一、水冷冷水機空調系統構成

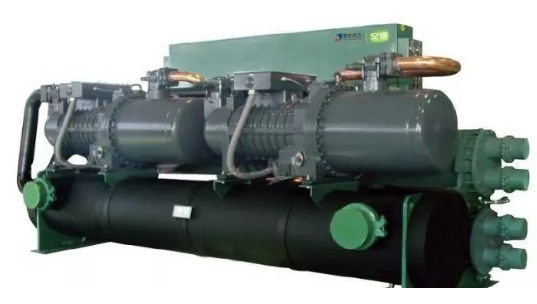

主要設備有：螺桿機組、冷卻塔、冷凍水泵、冷卻水泵、補水泵、電子水處理儀或全自動軟化水處理裝置、水過濾器、膨脹水箱、末端裝置（空氣處理機組、風機盤管等）
二、水冷冷水機空調系統制冷主機的選擇

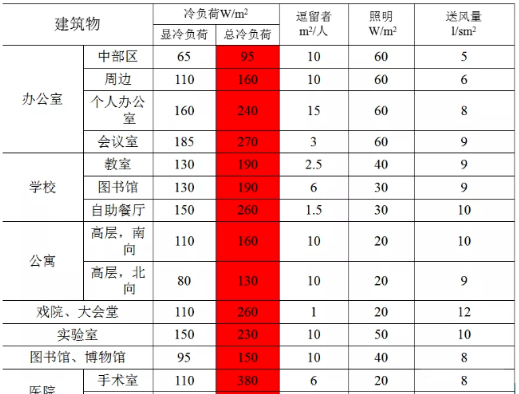

1.根據建筑的空調面積和房間功能進行空調冷負荷計算。
2.統計建筑空調總冷負荷。
3.大部分建筑需要考慮房間的同時使用率，一般建筑的同時使用率為70~80%，特殊情況需根據建筑功能和使用情況確定。
4.制冷機冷負荷為建筑空調總冷負荷與同時使用率的乘積。根據計算的制冷機冷負荷即可選擇制冷主機。
三、水泵選擇的步驟
1.冷卻水流量：一般按照產品樣本提供數值選取，或按照如下所示，公式進行計算，公式中的Q為制冷主機制冷量
2.冷凍水流量：在沒有考慮同時使用率的情況下選定的機組，可根據產品樣本提供的數值選用或根據如下公式進行計算。如果考慮了同時使用率，建議用如下公式進行計算。公式中的Q為建筑沒有考慮同時使用率情況下的總冷負荷。
四、冷卻水泵揚程的組成
1.制冷機組冷凝器水阻力：一般為5~7mH2O；
2.冷卻塔噴頭噴水壓力：一般為2~3mH2O；
3.冷卻塔（開式冷卻塔）接水盤到噴嘴的高差：一般為2~3mH2O
4.回水過濾器阻力：一般為3~5mH2O；
5.制冷系統水管路沿程阻力和局部阻力損失：一般為5~8mH2O；
綜上所述，冷凍水泵揚程為17~26mH2O，一般為21~25mH2O。

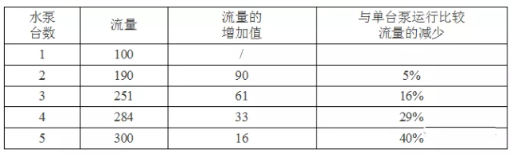

水泵并聯運行時，流量有所衰減；當并聯臺數超過3臺時，衰減尤為厲害。故強烈建議：選用多臺水泵時，要考慮流量的衰減，留有余量?？照{(diào)系統中水泵并聯不宜超過3臺，即進行制冷主機選擇時也不宜超過三臺。
五、冷卻塔的選擇
冷卻塔設計選型
1、冷卻塔臺數與制冷主機的數量一一對應，可以不考慮備用；
2、冷卻塔的水流量 = 冷卻水系統水量×1.2；
舉例：假設空調系統冷卻水量為160m3/h，那么冷卻塔的冷卻水量=160 ×1.2=192 m3/h，根據就近原則，選擇冷卻塔參數表中冷卻水量為200m3/h 的冷卻塔。
六、電子水處理儀、水過濾器的選擇
空調水系統中使用到的電子水處理儀和水過濾器一般都按照設備所在管段的管徑進行選擇。
冷卻水系統屬開式系統：必須使用電子水處理儀。
冷凍水系統屬閉式系統：要求不是那么嚴格，可以在冷凍水系統管路中或膨脹水箱進水管路中安裝電子水處理儀。

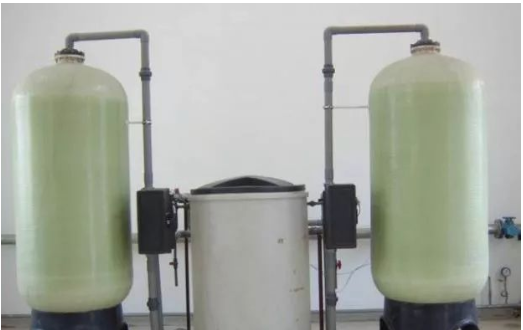

七、全自動軟化水裝置的選擇
