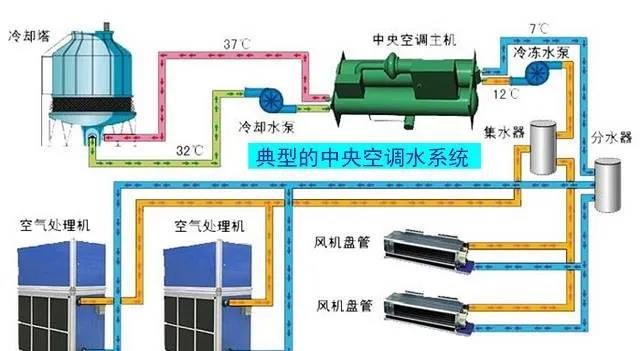

中央空調水系統主要設備組成
1.冷水機組（溴機、離心、水冷螺桿、活塞機、風冷機）；
2.冷卻塔（風冷機不需要）；
3.冷凍水泵；
4.冷卻水泵（風冷機不需要）；
5.電子水處理儀或全自動軟化水處理裝置；
6.水過濾器、閥門、壓力表、溫度計、水流開關、軟接頭；
7.膨脹水箱、分集水器；
8.末端設備（風柜、風機盤管）。

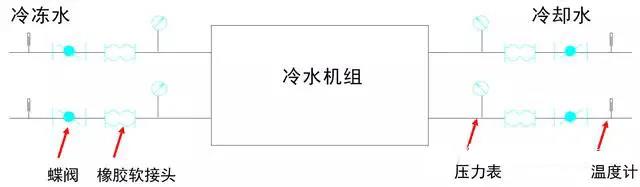

冷水機組進出水口連接部件
主機進出水口要配橡膠軟接頭（減振）、 蝶閥（方便檢修）、溫度計、壓力表（方 便查看水的狀態）、流量開關（與主機聯鎖）。

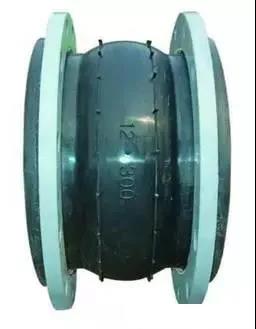

橡膠軟接頭
名稱：橡膠軟接頭
作用：減振。
安裝位置：
主機進出水口；
冷卻塔進出水口；
水泵進出水口；
風柜進出水口；
風機盤管進出水口（金屬軟管）。
向大氣排熱的設備-冷卻塔

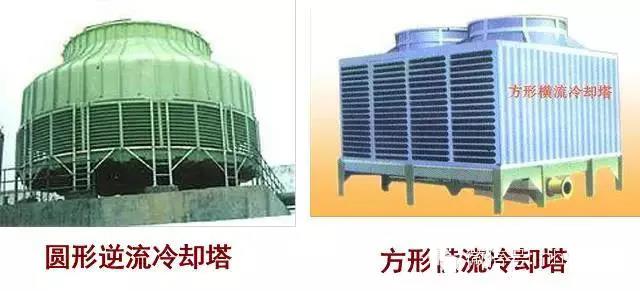

民用建筑冷卻塔的主要形式
500TON冷水機組冷卻水溫度32-37度時冷卻塔的流量估算值：
離心機額定冷卻水流量：360m3/h，冷卻塔額定流量：360*1.15=414m3/h；
螺桿機額定冷卻水流量：360m3/h，冷卻塔額定流量：360*1.15=414m3/h；
直燃機額定冷卻水流量：517m3/h，冷卻塔額定流量：517*1.15=595m3/h。
冷卻水臟，藻類滋生？冷卻水溫度高？
主機冷凝器側臟堵，高壓報警，停機；離心機可能喘振，報警，停機。
冷卻塔不停地補水、溢水的原因？
冷卻水系統容量太小，泵一開就吸空了水，就要不停地補水；泵一停就溢水。
冷卻塔的維護注意事項
1.定期檢查冷卻塔的風機及電機；
2.定期清洗冷卻塔填料及水盤，清洗灰塵、藻類。
水泵-輸送水的動力設備

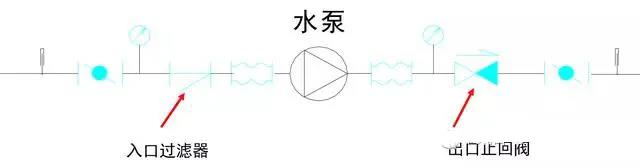

水泵進出水口要配橡膠軟接頭（減振）、閥門（方便檢修）、進水口配過濾器（過濾雜質）、 出水口配止回閥、溫度計、壓力表（方便查看水的狀態）。
水泵流量、揚程及功率估算：
對于常規5度溫差的電制冷機組：冷凍泵流量m3/h=機組冷量（TON）*0.7 冷卻泵流量m3/h=機組冷量（TON）*0.8
對于常規5度溫差的溴化鋰機組 冷凍泵流量m3/h=機組冷量（TON）*0.7 冷卻泵流量m3/h=機組冷量（TON）*1.2
冷凍泵揚程：普通商務建筑通常28-36M（估算值）
冷卻泵揚程：普通商務建筑通常20-32M（估算值）
泵功率(KW)=流量（m3/h)*揚程(M)*5/1000。
以500TON離心機為例（常規5度溫差） 冷凍泵流量m3/h=機組冷量（TON）*0.7=350 m3/h冷卻泵流量m3/h=機組冷量（TON）*0.8=400 m3/h；
冷凍泵揚程：可取32M（具體揚程計算得出）；
冷卻泵揚程：可取28M（具體揚程計算得出）；
冷凍泵功率(W)=流量（m3/h)*揚程(M)*5=56KW（約55KW)；
冷卻泵功率(W)=流量（m3/h)*揚程(M)*5=56KW（約55KW)。
冷凍水泵揚程的確定
冷凍水泵揚程的組成
1.制冷機組蒸發器水阻力：一般為5~10mH2O；（具體值可參看產品樣本）
2.末端設備（空氣處理機組、風機盤管等）表冷器或蒸發器水阻力：一般為5~10mH2O；（具體值可參看產品樣本）
3.回水過濾器阻力，一般為3~5mH2O；
4.分水器、集水器水阻力：一般一個為3mH2O；
5.制冷系統水管路沿程阻力和局部阻力損失：一般為7~10mH2O。
綜上所述，冷凍水泵揚程為26~35mH2O，一般為28~36mH2O。
注意：揚程的計算要根據制冷系統的具體情況而定
