作用：通過開關三極管的開關高頻率（為20KHz）控制作用，將DC310V的直流電壓轉換為高頻率的脈沖電壓和電流，提供開關變壓器初級、次級繞組后，經轉換或穩壓后輸出相關的電壓，供主芯片、繼電器線圈、功率模塊等部件電源。
故障現象：室內電腦板上開關管損壞（或開關變壓器繞組斷）現象為：
1、顯示屏不顯示
2、遙控不開機
3、使用應急開關不開機
4、電腦板上無+12V,+5V電壓
室外機電腦板上三極管開關管損壞（或開關變壓器繞組斷）現象為：
1、室外機不工作（定、變頻機型室外機有開關電源電路和通訊電路）故障報警：通訊故障；
2、電腦板上無+12V,+5V和4組+15V電壓
使用工具：萬用表，電烙鐵
檢測方法：用萬用表擲直流電壓檔，選擇量程為0-500V，測量電腦板上應有DC310V電壓，選擇量程0-50V檔；檢測開關變壓器次級繞組應有DC12V（L7805三端穩壓塊2腳與3腳間電壓）和DC5V及4組+15V電壓。
斷電后，用萬用表擲歐姆檔，檢測開關變壓器初級和次級繞組電阻值分別為幾歐姆，開關電源電路中的穩壓二極管、整流二極管應符合二極管正反向特性，檢測開關三極管外圍電路的分壓電阻有無燒毀、阻值變大、開路、虛焊故障。
斷電后，用萬用表擲歐姆檔，R*1Ω在路檢測開關三極管的基極b分別與集電極c和發射極e正反向電阻值，（b與c和b與e）分別應符合二極管特性，再用萬用表的紅和黑表筆對集電極c和發射極e分別檢測正反向電阻值應為無窮大（因開關三極管是在路檢測的，所以會檢測出外圍元器件的旁路電阻參數，因此，所測參數僅供參考判定）。

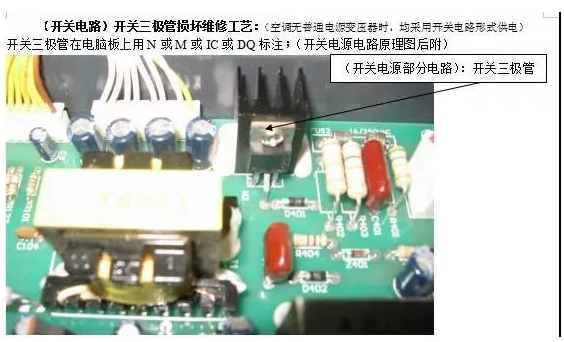

維修方法：使用電烙鐵將固定在電腦板散熱器上的開關三極管取下，再將新開關三極管用烙鐵焊上。
注意事項：更換開關三極管時，確保開關管的型號規格相符，且管腳與電路板的位置正確對應焊接牢固，不能聯焊，焊接時溫度不能過高。

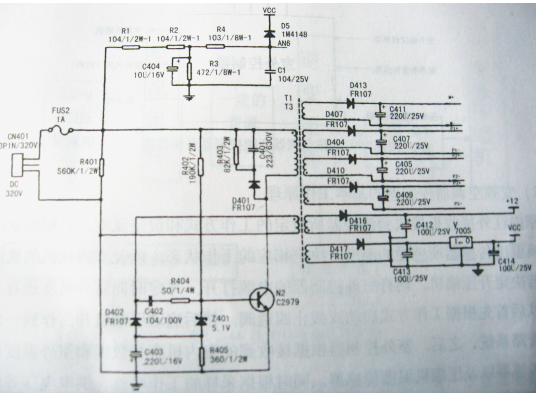

（圖1開關電源及電壓采樣電路圖）
上圖為KFR-50LW/BP（JXF）機型室外機，開關電源及電源和電壓采樣電路圖。圖中CN410為室外機控制器主電源經整流、濾波后的直流電源輸入口，輸入的直流電壓經R1、R2和R3的分壓后，再經RC（R4、C1）濾波后，作為電源電壓的采樣值送單片（主芯片）處理，作為整個系統對電源電壓的變化而采取不同的處理方案的依據。
T1為開關變壓器，開關頻率為20KHz，開關電源的主要作用是產生提供給功率模塊驅動信號用的四路15V直流電源，控制電路板上繼電器和部分IC用的12V直流驅動電源，以及給主控制板的微處理芯片和部分IC用的+5V直流電源。開關變壓器的輸出是脈沖電源，分別經整流和濾波產生相應的直流電源。為保證單片機的可靠以及I/O口采樣的準確性，+5V電源是由+5V三端穩壓集成電路（L7805）來提供的。
如圖1所示，開關變壓器的工作原理為：上電后通過R402向N2開關三極管的基極加電使其導通，使開關變壓器初級上電，從而次級產生電壓，同時反饋線圈也產生電壓，這個電壓是負向的，通過穩壓二極管Z401使加在開關三極管N2的基極上的電壓接近于0伏，從而使開關三極管N2迅速截止，這時開關變壓器的初級通過D401和R403將電放掉，從而使次級失電。這樣開關三極管又重新導通，再截止，反復振蕩，從而產生出所需要的電壓。
